Poznaj Najważniejsze dane
Rodzaj konstrukcji
Indywidualna (I)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Liczba podpór
Czteropodporowa
Ilość i max rozmiar modułów
Dobierany indywidualnie
Opis konstrukcji
Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.

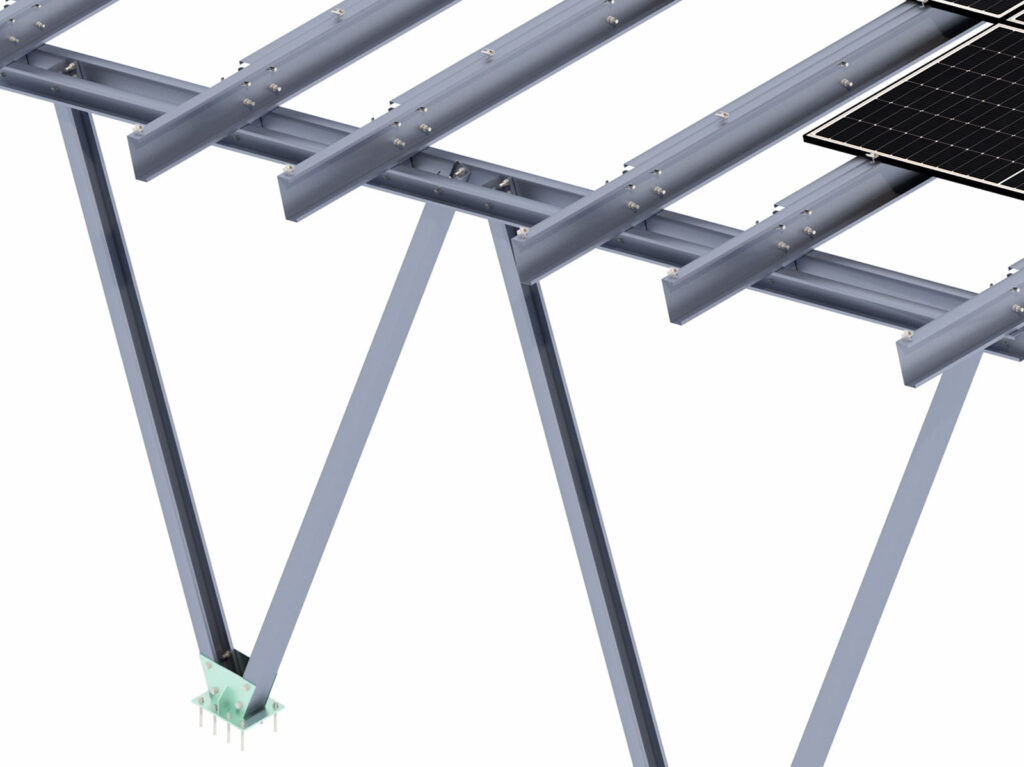

System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Istnieje opcja użycia systemu hybrydowego, w ramach którego słupy można mocować do gotowych bloczków balastowych stawianych bezpośrednio na gruncie w miejscach, gdzie nie jest możliwe zagłębienie bloczków na potrzebną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.
System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Istnieje opcja użycia systemu hybrydowego, w ramach którego słupy można mocować do gotowych bloczków balastowych stawianych bezpośrednio na gruncie w miejscach, gdzie nie jest możliwe zagłębienie bloczków na potrzebną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
7
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
Noga 1
2
Noga 2
3
Podstawa konstrukcji
4
Noga 3
5
Rygiel
6
Płatew
7
Noga 4
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
CP1-I-S/V/4/MULTI
Rodzaj podłoża
Grunt (G)
Typ konstrukcji i sposób montażu
Carport (CP), mocowana do prefabrykowanego fundamentu za pomocą kotew chemicznych
Rodzaj konstrukcji
Indywidualna (I)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Ilość modułów PV
Dobierana indywidualnie
Rodzaj modułów
Standard/Bifacial
Kształt słupa
Konstrukcja V
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (palowanie + balast)?
Nie
Minimalna ilość modułów na konstrukcji
Dobierana indywidualnie
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalna długość modułu PV (mm)
–
Standardowe nachylenie
15 ̊
Sposób dystrybucji
Na zamówienie
Elementy podstawy konstrukcji
Nakrętka sześciokątna M12 TZN
NM12Z
Nakrętka sześciokątna M16 TZN
NM16Z
Podkładka M12 300HV ISO7093-1 TZN
PSZM12Z
Podkładka M16 300HV ISO7093-1 TZN
PSZM16Z
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M12X30 TZN
SM12X30Z
Śruba sześciokątna M16X30 TZN
SM16X30Z
Rama podporowa
Płatew
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Stopa fundamentowa
