Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Liczba podpór
Czteropodporowa
Ilość i max rozmiar modułów
3×3 / 1200

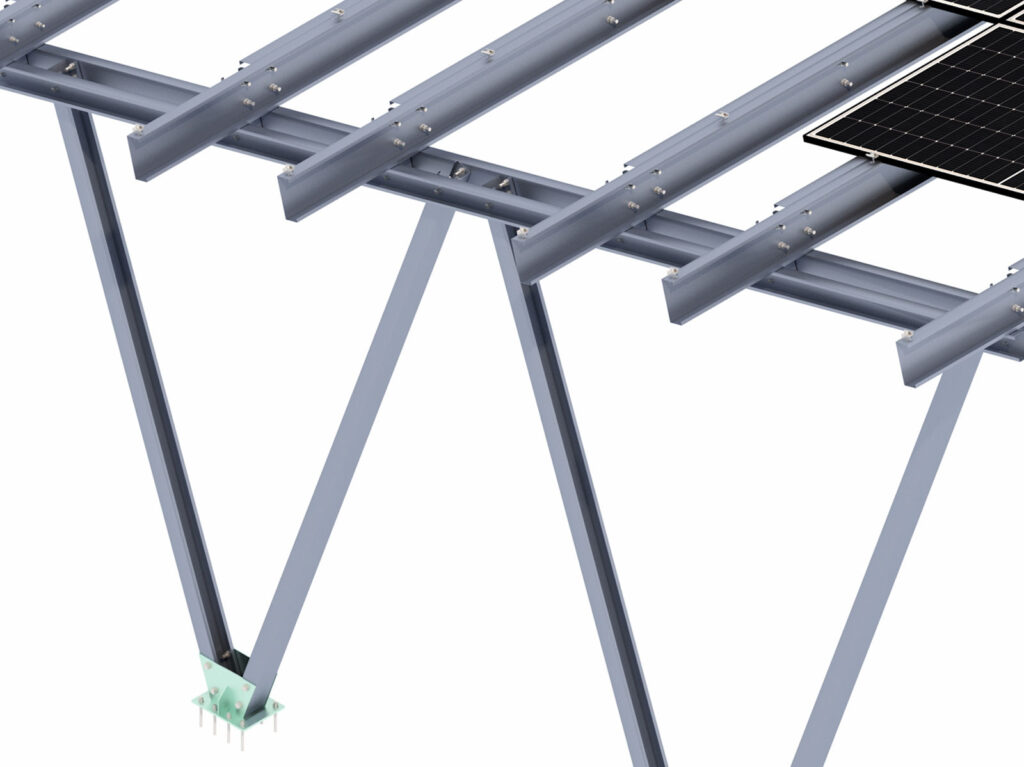

Opis konstrukcji
Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.
System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Istnieje opcja użycia systemu hybrydowego, w ramach którego słupy można mocować do gotowych bloczków balastowych stawianych bezpośrednio na gruncie w miejscach, gdzie nie jest możliwe zagłębienie bloczków na potrzebną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.
System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Istnieje opcja użycia systemu hybrydowego, w ramach którego słupy można mocować do gotowych bloczków balastowych stawianych bezpośrednio na gruncie w miejscach, gdzie nie jest możliwe zagłębienie bloczków na potrzebną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
7
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

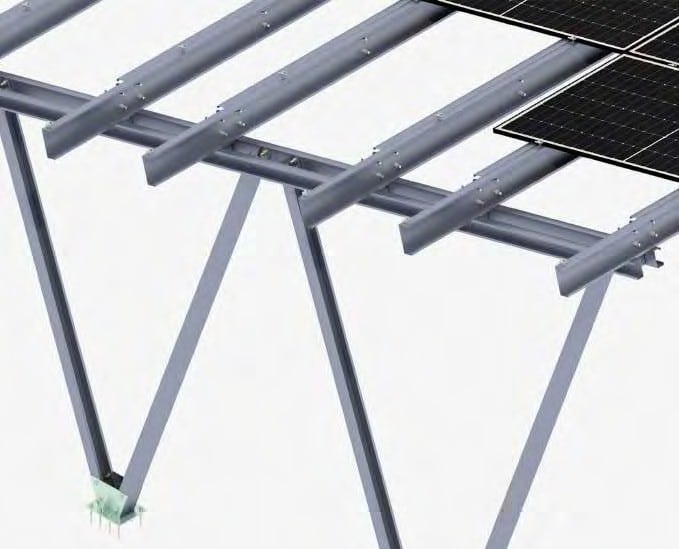

1
Noga 1
2
Noga 2
3
Podstawa konstrukcji
4
Noga 3
5
Rygiel
6
Płatew
7
Noga 4
Charakterystyka produktu
CP1-US-S/V/4/3×3/MAX-WIDTH1200
Rodzaj podłoża
Grunt (G)
Typ konstrukcji i sposób montażu
Carport (C), mocowana do prefabrykowanego fundamentu za pomocą kotew chemicznych
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Ilość modułów PV
3×3
Rodzaj modułów
Standard/Bifacial
Kształt słupa
Konstrukcja V
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (palowanie + balast)?
Nie
Minimalna ilość modułów na konstrukcji
9 w przypadku szerokości nie większej niż 1200 mm
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalna długość modułu PV (mm)
–
Standardowe nachylenie
15 ̊
Sposób dystrybucji
Na zamówienie
Elementy podstawy konstrukcji
Nakrętka sześciokątna M12 TZN
NM12Z
Nakrętka sześciokątna M16 TZN
NM16Z
Podkładka M12 300HV ISO7093-1 TZN
PSZM12Z
Podkładka M16 300HV ISO7093-1 TZN
PSZM16Z
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M12X30 TZN
SM12X30Z
Śruba sześciokątna M16X30 TZN
SM16X30Z
Rama podporowa
Płatew
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Stopa fundamentowa
