Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Liczba podpór
Czteropodporowa
Ilość i max szerokość modułu PV
3×6 / 1200
Opis konstrukcji

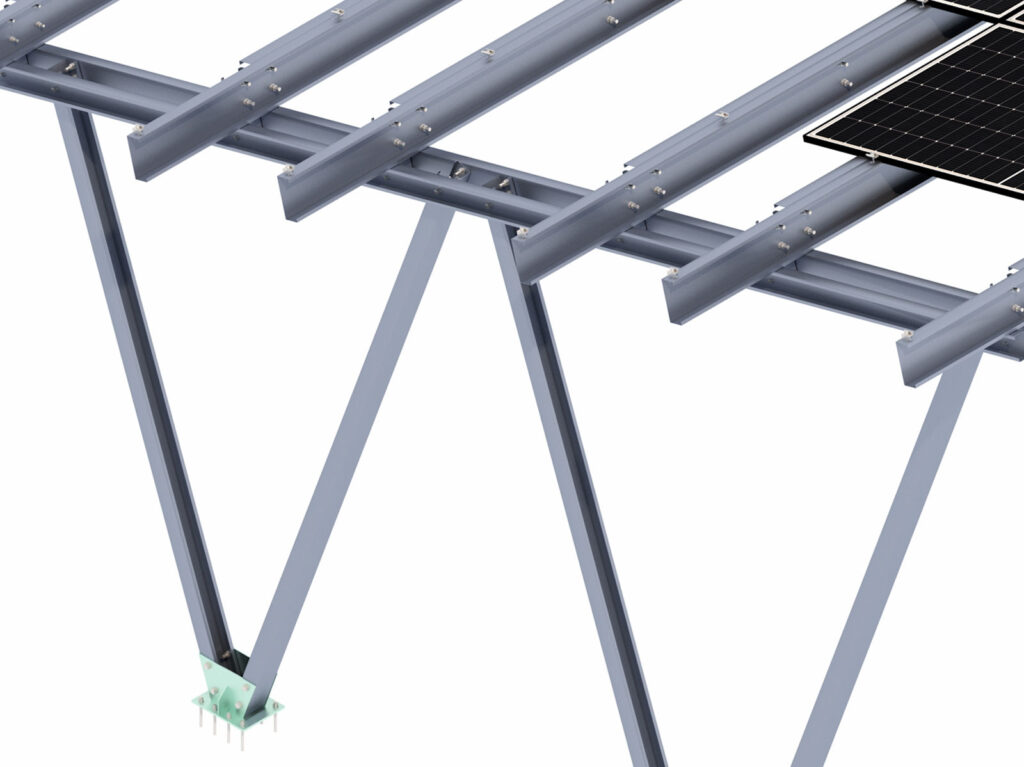

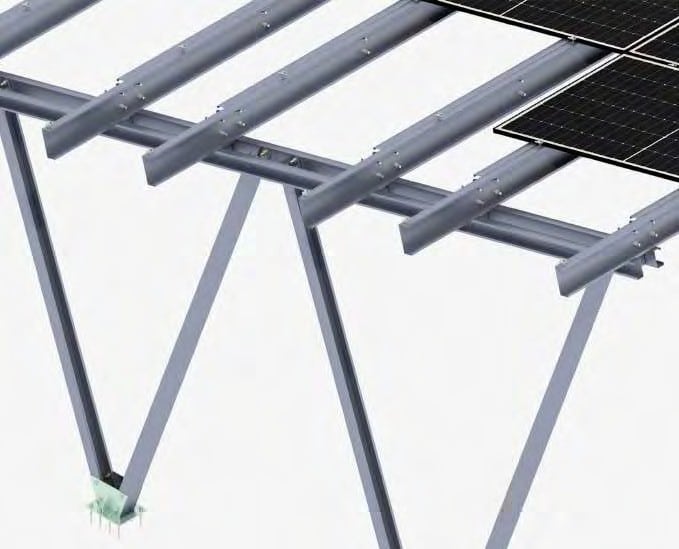

Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.
System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Możliwość zastosowania system hybrydowego w którym istnieje możliwość mocowania słupa/słupów do prefabrykowanych bloczków balastowych postawionych bezpośrednio na gruncie w miejscach, w których nie ma możliwości posadowienia bloczków w gruncie na określoną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Uniwersalny system montażowy zbudowany z regulowanych i gęsto otworowanych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Doskonała do budowy małych instalacji przydomowych do 10 kW.
System czteropodporowy w kształcie litery V.
W przypadku carportów wielostanowiskowych zastosowano system modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Wieloczęściowa konstrukcja wykonana z blachy Magnelis™, z przeznaczeniem na różnego rodzaju podjazdy samochodowe i parkingi - przy konieczności dodatkowego balastowania.
Możliwość zastosowania system hybrydowego w którym istnieje możliwość mocowania słupa/słupów do prefabrykowanych bloczków balastowych postawionych bezpośrednio na gruncie w miejscach, w których nie ma możliwości posadowienia bloczków w gruncie na określoną głębokość.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania, o ile montaż jest prowadzony zgodnie z instrukcją.
Na życzenie Klienta każda mająca być wyprodukowana konstrukcja może być przeliczona przez nasz Dział Techniczny w zakresie jej montażu w określonej strefie wiatrowej i śniegowej oraz przy zbadanych wcześniej warunkach geotechnicznych.
Konstrukcja przeznaczona dla stref wiatrowych i śniegowych określonych jako W1S2. Celem uruchomienia produkcji wymaga przedpłaty, której wielkość jest określona w ofercie.
1
2
3
4
5
6
7
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
Noga 1
2
Noga 2
3
Podstawa konstrukcji
4
Noga 3
5
Rygiel
6

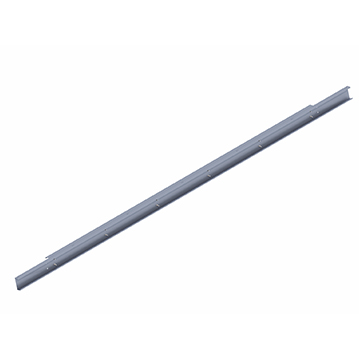

Płatew
7
Noga 4
Charakterystyka produktu
CP2-US-S/V/4/3×6
Rodzaj podłoża
Grunt
Typ konstrukcji i sposób montażu
Carport (CP), mocowana do prefabrykowanego fundamentu za pomocą kotew chemicznych
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Ilość modułów PV
3×6
Rodzaj modułów
Standard/Bifacial
Kształt słupa
Konstrukcja V
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (palowanie + balast)?
Nie
Minimalna ilość modułów na konstrukcji
15 w przypadku szerokości nie większej niż 1200 mm
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalna długość modułu PV (mm)3
–
Standardowe nachylenie
15˚
Sposób dystrybucji
Na zamówienie
Elementy podstawy konstrukcji

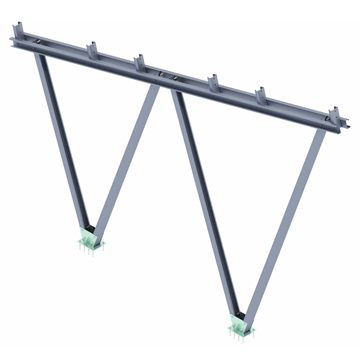

Rama podporowa
Płatew
Śruba sześciokątna M12X30 TZN
SM12X30Z
Śruba sześciokątna M16X30 TZN
SM16X30Z
Podkładka M12 300HV ISO7093-1 TZN
PSZM12Z
Podkładka M16 300HV ISO7093-1 TZN
PSZM16Z
Nakrętka sześciokątna M12 TZN
NM12Z
Nakrętka sześciokątna M16 TZN
NM16Z
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Pozostałe Elementy montażowe

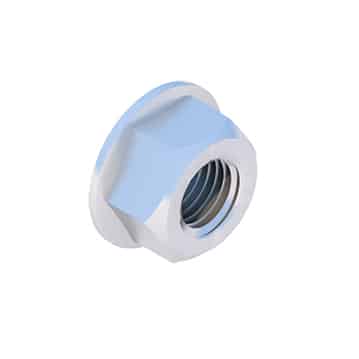

Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Klema końcowa 35 Natura/Czarna
KLK50/35ALN
KLK50/35ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ

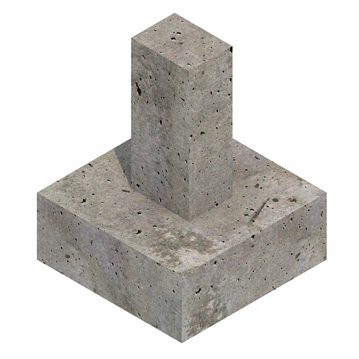

Stopa fundamentowa
