Poznaj Najważniejsze dane
Rodzaj konstrukcji
Indywidualna (I)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu
Długi bok (LA)
Podłoże montażu
Płyta warstwowa, blacha
Opis konstrukcji

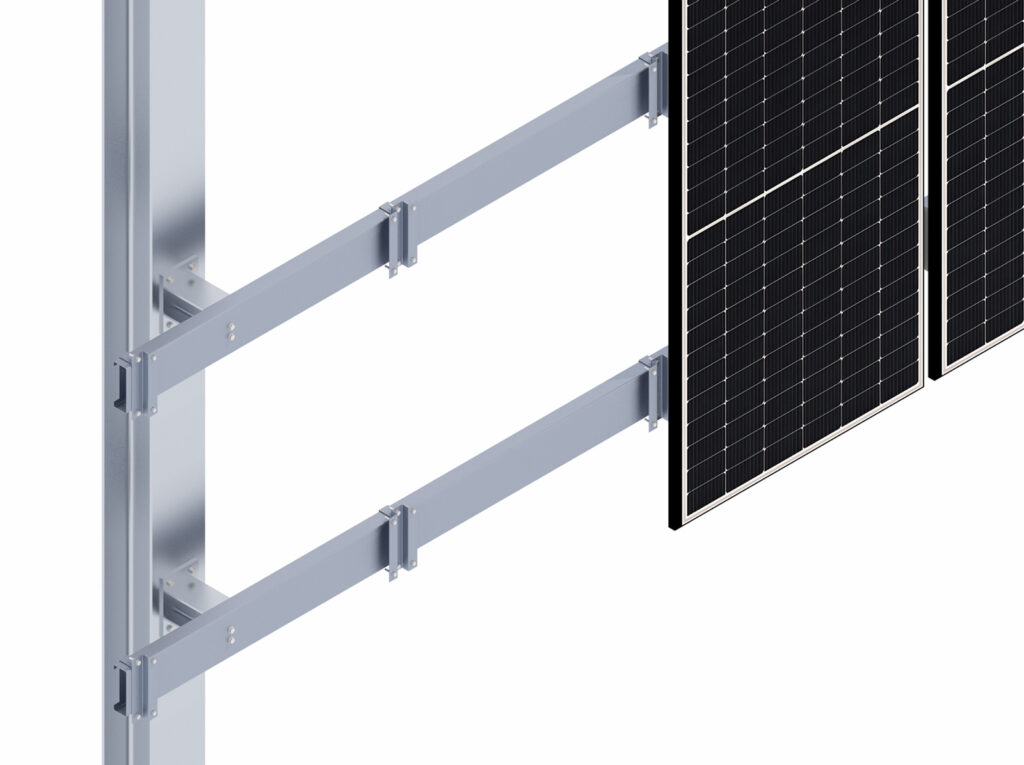

Wieloczęściowa konstrukcja fasadowa wykonana z blachy Magnelis™, z przeznaczeniem na fasady wykonane w technologii z płyty warstwowej lub blachy trapezowej.
System przeznaczony dla fasad gdzie podstawą wyboru konstrukcji jest brak możliwości zastosowania montażu instalacji na dachu lub gruncie.
Inwazyjny system zbudowany z regulowanych konsol, które za pomocą odpowiedniej długości wkrętów są montowane do fasady i następnie, do których mocowane są profile na które zawieszone są moduły PV, wcześniej zaopatrzone w odpowiednie mocowania w formie kątowników.
Konstrukcja została zaprojektowana w taki sposób, aby czas montażu podstawy był jak najkrótszy, a jednocześnie ilość punktów mocujących do fasady była jak najmniejsza.
Indywidualny system montażowy zbudowany z regulowanych, teleskopowych elementów pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Wieloczęściowa konstrukcja fasadowa wykonana z blachy Magnelis™, z przeznaczeniem na fasady wykonane w technologii z płyty warstwowej lub blachy trapezowej.
System przeznaczony dla fasad gdzie podstawą wyboru konstrukcji jest brak możliwości zastosowania montażu instalacji na dachu lub gruncie.
Inwazyjny system zbudowany z regulowanych konsol, które za pomocą odpowiedniej długości wkrętów są montowane do fasady i następnie, do których mocowane są profile na które zawieszone są moduły PV, wcześniej zaopatrzone w odpowiednie mocowania w formie kątowników.
Konstrukcja została zaprojektowana w taki sposób, aby czas montażu podstawy był jak najkrótszy, a jednocześnie ilość punktów mocujących do fasady była jak najmniejsza.
Indywidualny system montażowy zbudowany z regulowanych, teleskopowych elementów pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny w zakresie jej obciążenia dla fasady jak i sposobu i ilości punktów, które stanową podstawę do montażu profili, do których montowane są moduły
1
2
3
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

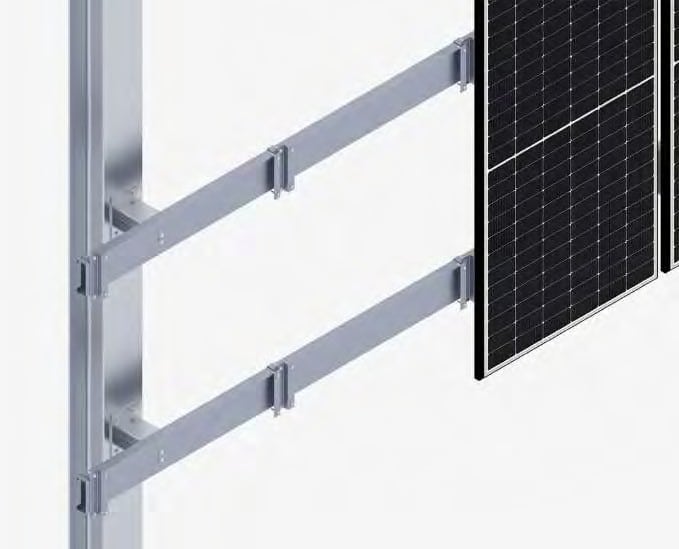

1
Szyna montażowa
2
Obejma mocująca
3
Wspornik stalowy
Charakterystyka produktu
FA-I-S/V/LA/SP
Typ konstrukcji
Fasadowa (FA)
Rodzaj konstrukcji
Indywdualna (US)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu modułu PV
Długi bok (LA)
Podłoże montażu
Płytwa warstwowa, blacha (SP)
Rodzaj modułów
Standard/Bifacial
Minimalna ilość modułów PV
1
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalna długość modułu PV (mm)
–
Sposób dystrybucji
Na zamówienie
Elementy podstawy konstrukcji
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba sześciokątna M8X20 DIN933 A2
SM8X20A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Pozostałe Elementy montażowe
