Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu
Długi bok (LAZ)
Podłoże montażu
Beton, ceramika, silikat

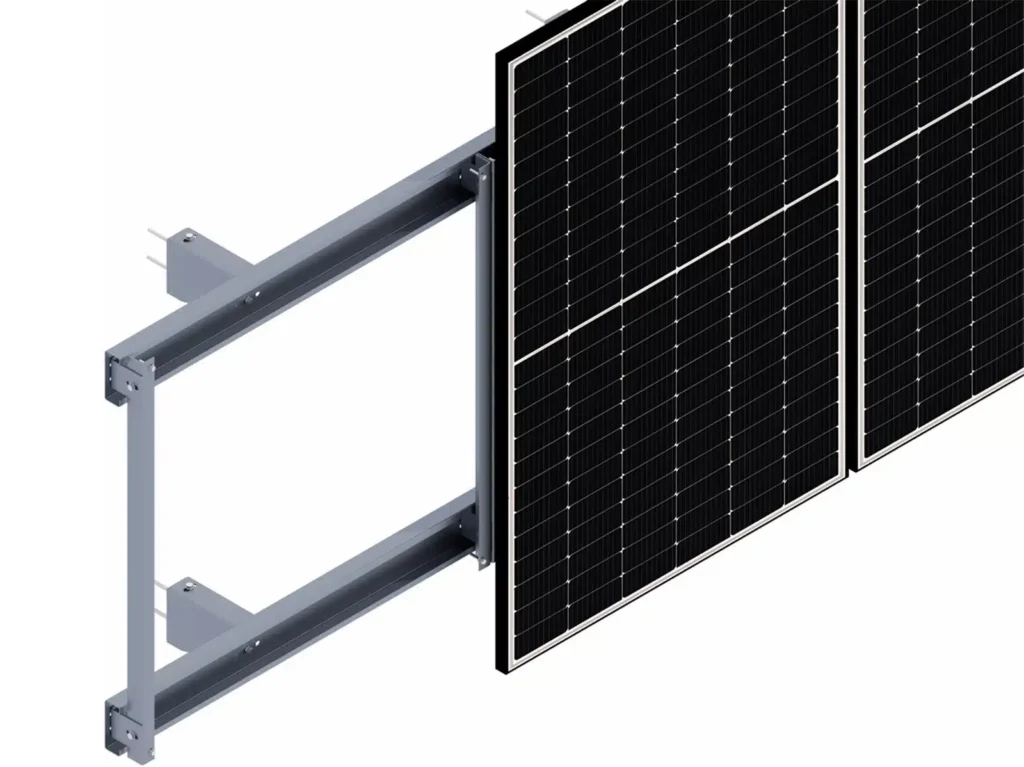

Opis konstrukcji
Wieloczęściowa konstrukcja fasadowa wykonana z betonu komórkowego, ceramiki lub silikatu i dalej ocieplona wełną lub styropianem.
Uniwersalny system montażowy zbudowany z regulowanych, teleskopowych elementów pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Inwazyjny system zbudowany z regulowanych konsol, które za pomocą odpowiedniej długości wkrętów są montowane do fasady i następnie, do których mocowane są profile na które zawieszone są moduły PV, wcześniej zaopatrzone w odpowiednie mocowania w formie kątowników.
Konstrukcja została zaprojektowana w taki sposób, aby czas montażu podstawy był jak najkrótszy, a jednocześnie ilość punktów mocujących do fasady była jak najmniejsza.
Wieloczęściowa konstrukcja fasadowa wykonana z betonu komórkowego, ceramiki lub silikatu i dalej ocieplona wełną lub styropianem.
Uniwersalny system montażowy zbudowany z regulowanych, teleskopowych elementów pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
Inwazyjny system zbudowany z regulowanych konsol, które za pomocą odpowiedniej długości wkrętów są montowane do fasady i następnie, do których mocowane są profile na które zawieszone są moduły PV, wcześniej zaopatrzone w odpowiednie mocowania w formie kątowników.
Konstrukcja została zaprojektowana w taki sposób, aby czas montażu podstawy był jak najkrótszy, a jednocześnie ilość punktów mocujących do fasady była jak najmniejsza.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

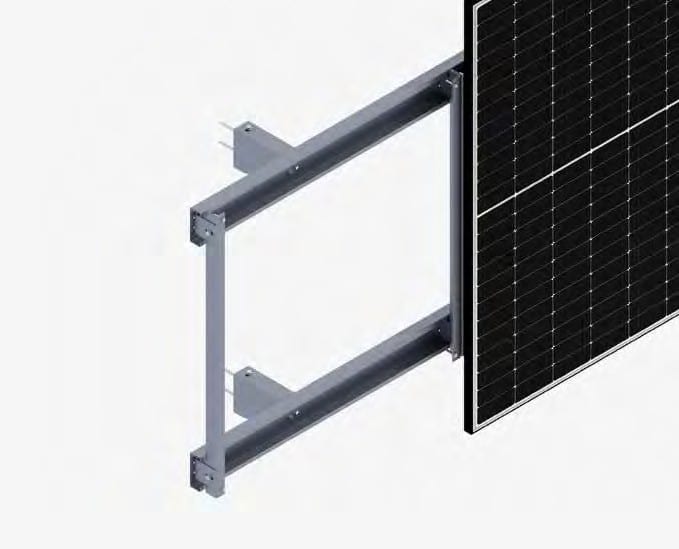

1
Konsola ścienna
2
Listwa mocująca do modułu
3
Szyna montażowa
4
Kątownik montażowy
Charakterystyka produktu
FA-US-S/V/LA/CCS
Typ konstrukcji
Fasadowa (FA)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu modułu PV
Długi bok (LA)
Rodzaj modułów
Standard/Bifacial
Minimalna ilość modułów PV
1
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalna długość modułu PV (mm)
–
Sposób dystrybucji
Dostępna na magazynie
Elementy podstawy konstrukcji

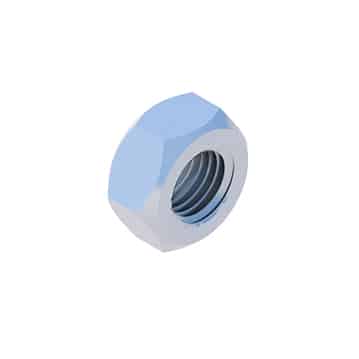

Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z

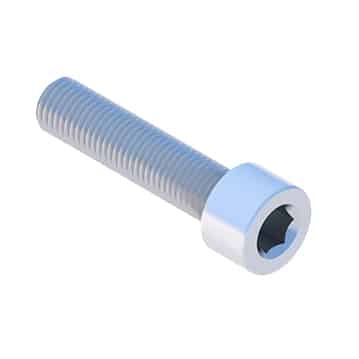

Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Pozostałe Elementy montażowe

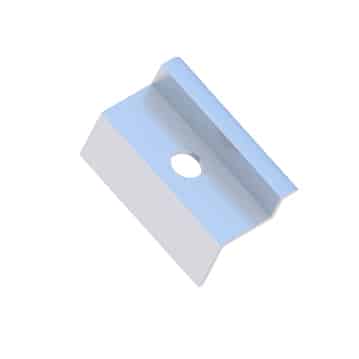

Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ

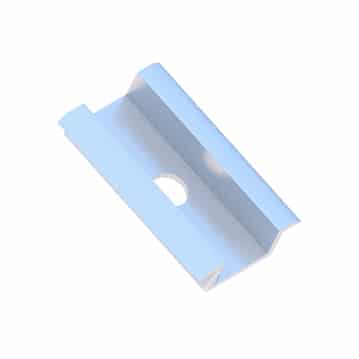

Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
