Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)
Opis konstrukcji
Wieloczęściowa konstrukcja balastowa wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
System przeznaczony dla dachów płaskich, gdzie podstawowym kryterium jest brak możliwości zastosowania konstrukcji zgrzewanej.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni
Instalacje o mocy powyżej 50kWp są każdorazowo przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia balastu.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Nieinwazyjny system oparty na podstawie konstrukcji, która musi zostać dociążona odpowiednią ilością bloczków balastowych zgodnie z planem balastowym.
Zaleca się, aby system balastowy był każdorazowo przeliczany pod kątem jego zastosowania na danym dachu płaskim, uwzględniając strefy wiatrowe oraz obciążenia.
Wieloczęściowa konstrukcja balastowa wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
System przeznaczony dla dachów płaskich, gdzie podstawowym kryterium jest brak możliwości zastosowania konstrukcji zgrzewanej.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni
Instalacje o mocy powyżej 50kWp są każdorazowo przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia balastu.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Nieinwazyjny system oparty na podstawie konstrukcji, która musi zostać dociążona odpowiednią ilością bloczków balastowych zgodnie z planem balastowym.
Zaleca się, aby system balastowy był każdorazowo przeliczany pod kątem jego zastosowania na danym dachu płaskim, uwzględniając strefy wiatrowe oraz obciążenia.
1
2
3
4
5
6
7
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
szyna konstrukcyjna
2
wspornik trapezowy
3
kątownik balastowy
4
wspornik obrotowy
5
mocowanie koryta kablowego
6
wspornik regulujący „wysoki”
7
wspornik regulujący „niski”
Charakterystyka produktu
FR-A-B-US-EW/H/LA/MAX-LONG-X
Rodzaj dachu
Dach płaski aluminium (FR-A)
Sposób mont ażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstru kcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułó w
Poziom (H)
Sposób mont ażu modułu PV1
Długi bok (LA)
Zastosowanie/podło że na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób mont ażu konstrukcji

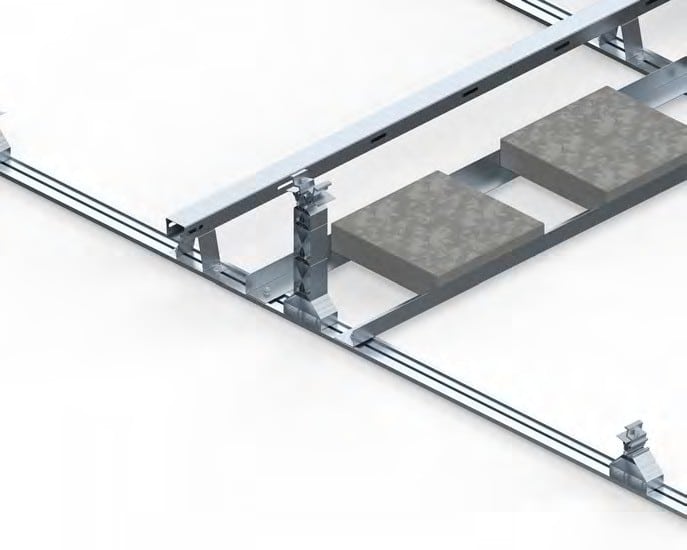

Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodat kowego balastu ?
Tak
Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panelu i bez
2,95
dodatkowego balastu (kg/m2)2
2,95
Długość płatwi (mm)
Bez płatwi
Maksymaln a długość modułu PV ( mm)3
Indywidualna (X)
Sposób dystr ybucji
Dostępna na magazynie
Elementy podstawy konstrukcji
Wspornik trapezowy
RBTSOLAR-KD-AL-WT
Wspornik obrotowy
RBTSOLAR-KD-AL-WO
Wspornik regulujący niski
RBTSOLAR-KD-AL-WRN
Wspornik regulujący wysoki
RBTSOLAR-KD-AL-WRW
Mocowanie koryta kablowego
RBTSOLAR-KD-MK
Szyna konstrukcyjna
RBTSOLAR-KD-AL-SK
Kątownik balastowy
RBTSOLAR-KD-PBL
Nakrętka kołnierzowa M10
NKM10A2
Wkręt samogwintujący ST4,8X9,5-C-S
WK4,8X9,5A2
Śruba młoteczkowa M10X20
SMM10X20A2
Pozostałe Elementy montażowe
Regupol
KD-GW-6/8,5/100-SAM
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka sześciokątna M8 A2
NM8A2
Śruba imbusowa M8X35 A2
SIM8X35A2
