FR-B-PS-EW/H/LA/MAX-LONG-X

Konstrukcja balastowa na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu

Poznaj Najważniejsze dane

Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)

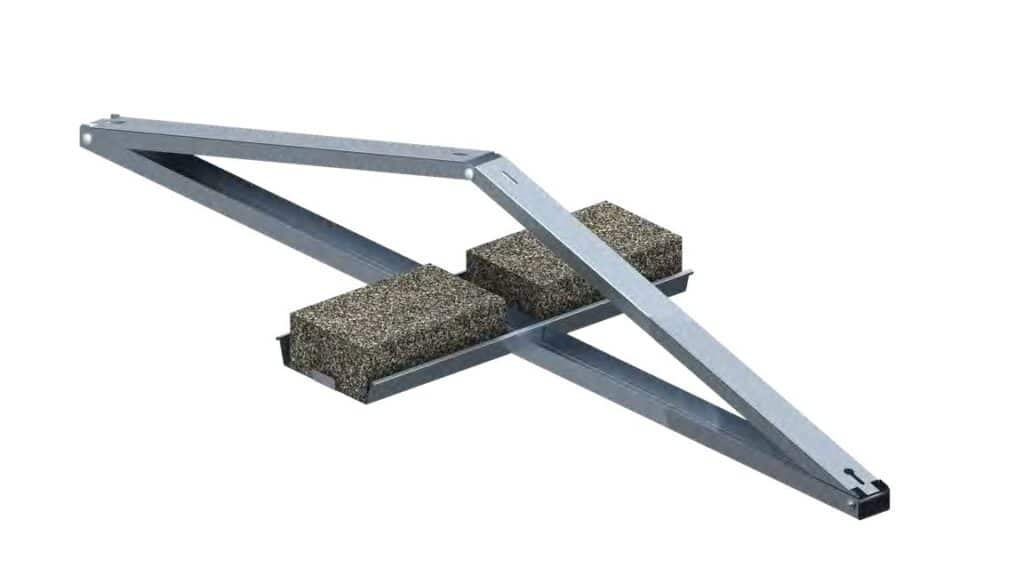

Opis konstrukcji

Wieloczęściowa konstrukcja balastowa wykonana z blachy Magnelis, przeznaczona na dachy płaskie.
Zaleca się, aby system balastowy był każdorazowo przeliczany pod kątem jego zastosowania na danym dachu płaskim, uwzględniając strefy wiatrowe oraz obciążenia.
Nieinwazyjny system oparty na podstawie konstrukcji, która musi zostać dociążona odpowiednią ilością bloczków balastowych zgodnie z planem balastowym.
System przeznaczony dla dachów płaskich, gdzie podstawowym kryterium jest brak możliwości zastosowania konstrukcji zgrzewanej.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
Instalacje o mocy powyżej 50kWp są każdorazowo przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia balastu.
Możliwość indywidualnego dostosowania wielkości konstrukcji do wielkości paneli.
Dzięki sposobowi podparcia paneli mają one dużo większą wytrzymałość na parcie i ssanie wiatru.
Wieloczęściowa konstrukcja balastowa wykonana z blachy Magnelis, przeznaczona na dachy płaskie.
Zaleca się, aby system balastowy był każdorazowo przeliczany pod kątem jego zastosowania na danym dachu płaskim, uwzględniając strefy wiatrowe oraz obciążenia.
Nieinwazyjny system oparty na podstawie konstrukcji, która musi zostać dociążona odpowiednią ilością bloczków balastowych zgodnie z planem balastowym.
System przeznaczony dla dachów płaskich, gdzie podstawowym kryterium jest brak możliwości zastosowania konstrukcji zgrzewanej.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
Instalacje o mocy powyżej 50kWp są każdorazowo przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia balastu.
Możliwość indywidualnego dostosowania wielkości konstrukcji do wielkości paneli.
Dzięki sposobowi podparcia paneli mają one dużo większą wytrzymałość na parcie i ssanie wiatru.
1
2
3
3
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
Podstawa balastu punktowego
2
Podstawa
3
Ramię długie
3
Ramię długie

Charakterystyka produktu

FR-B-PS-EW/H/LA/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja balastowa (B)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Wschód-Zachód (EW)

Układ modułów

Poziom (H)

Sposób montażu modułu PV1

Długi bok (LA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna

Sposób montażu konstrukcji

Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej

Czy konstrukcja wymaga dodatkowego balastu?

Tak

Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela i bez dodatkowego balastu (kg/m2)2

~

Długość płatwi (mm)

Bez płatwi

Sposób montażu klem

Klemy montowane do trójkąta

Maksymalna długość modułu PV (mm)3

Indywidualna (X)

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny

Elementy podstawy konstrukcji

Śruba imbusowa M8X100 DIN912 A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
Śruba sześciokątna M10X20 TZN
SM10X20Z
Nakrętka samohamowna M8 DIN985 A2
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podstawa
Podstawa
Omega dla podpory (Podstawa dla bloczków balastowych)
Omega dla podpory (Podstawa dla bloczków balastowych)
RBTSOLAR-KD-PB

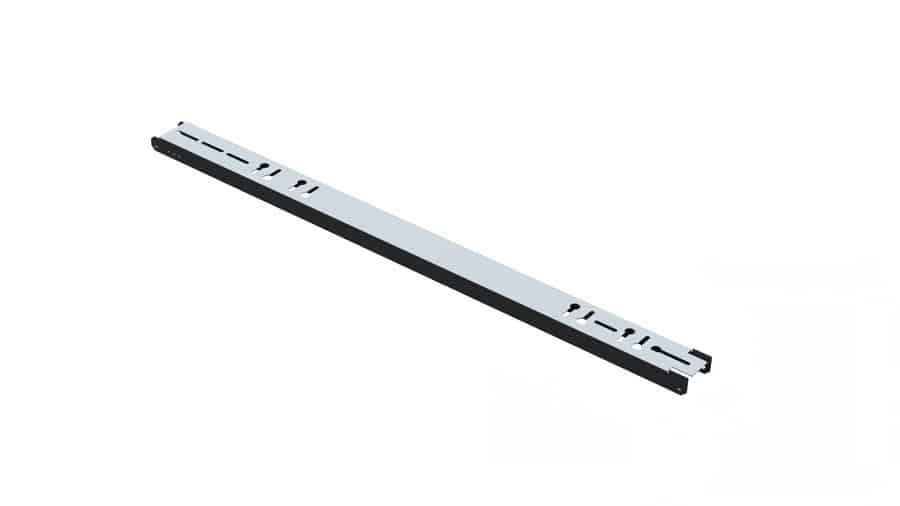

Ramię długie
Ramię długie
Podkładka DN 440R M8 A2
Podkładka DN 440R M8 A2
Podkładka ISO 7093 M8 TZN
Podkładka ISO 7093 M8 TZN

Pozostałe Elementy montażowe

Klema końcowa 30/32/35/40 Natura/Czarna
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Śruba imbusowa M8X35 A2
Śruba imbusowa M8X35 A2
SIM8X35A2
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
