Poznaj Najważniejsze dane
Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
Indywidualna (X)
Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.
System pozwala na dociążenie podstawy i jednoczesne obciążenia deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).
Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie, z koniecznością dodatkowego balastowania, bez możliwości użycia konstrukcji zgrzewanej.
System pozwala na dociążenie podstawy i jednoczesne obciążenia deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).
Nieinwazyjny montaż, za pomocą odpowiedniej ilości bloczków balastowych, zgodnie z planem balastowym.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1

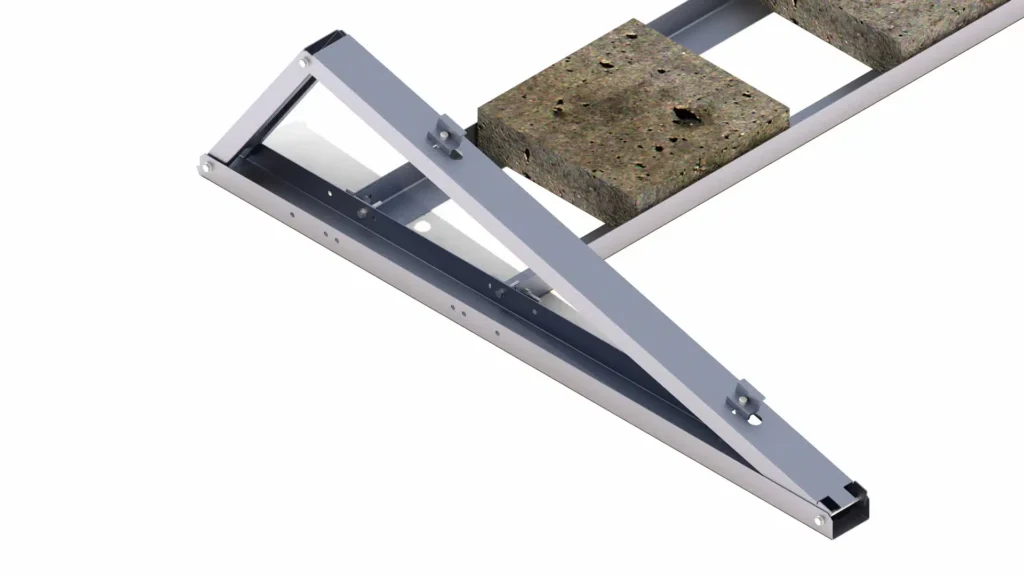

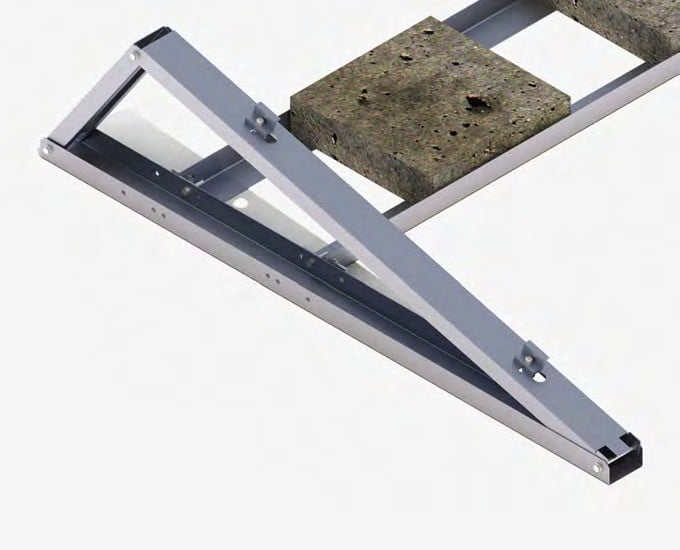

Ramię krótkie
2
Podstawa południe
3
Podstawa balastu liniowego
4
Ramię długie
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
FR-B-PS-S/H/SA/MAX-LONG-X
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja balastowa (B)
Rodzaj konstrukcji
Projektowa (PS)
Orientacja modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest stawiana na pokryciu dachu i następnie dodatkowo balastowana za pomocą bloczków betonowych stawianych na platformie balastowej
Czy konstrukcja wymaga dodatkowego balastu?
Tak
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Tak – możliwość dodatkowego balastowania wiatrownicy
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
~14,5
Długość płatwi (mm)
X
Długość wiatrownicy (mm)
X
Maksymalna długość modułu PV (mm)3
X
Sposób montażu klem
Klemy montowane do trójkąta
Sposób dystrybucji
Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułów o długości jak w karcie produktowej wysłanej do wyceny
1. proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2. waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3. podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji
Nakrętka sześciokątna M8 TZN
NM8Z
Podkładka M8 TZN
PPM8Z
Śruba M8X97 TZN
SM8X97Z
Śruba sześciokątna M8X25 TZN
SM8X25Z
Pozostałe Elementy montażowe
Blachowkręt OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
RBTSOLAR-KD-W-2175/2355/2703
Wiatrownica Podpora południe L=X
RBTSOLAR-KD-W-X
