FR-S-PS-S/H/LA/MAX-LONG-X

Konstrukcja przykręcana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu

Poznaj Najważniejsze dane

Rodzaj konstrukcji
Projektowa (PS)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)

Opis konstrukcji

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Dzięki sposobowi podparcia paneli mają one dużo większą wytrzymałość na parcie i ssanie wiatru.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Dzięki sposobowi podparcia paneli mają one dużo większą wytrzymałość na parcie i ssanie wiatru.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
Indywidualna konstrukcja fotowoltaiczna umożliwiająca zaprojektowanie jej o dowolnym kącie nachylenia paneli.
1
2
3
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

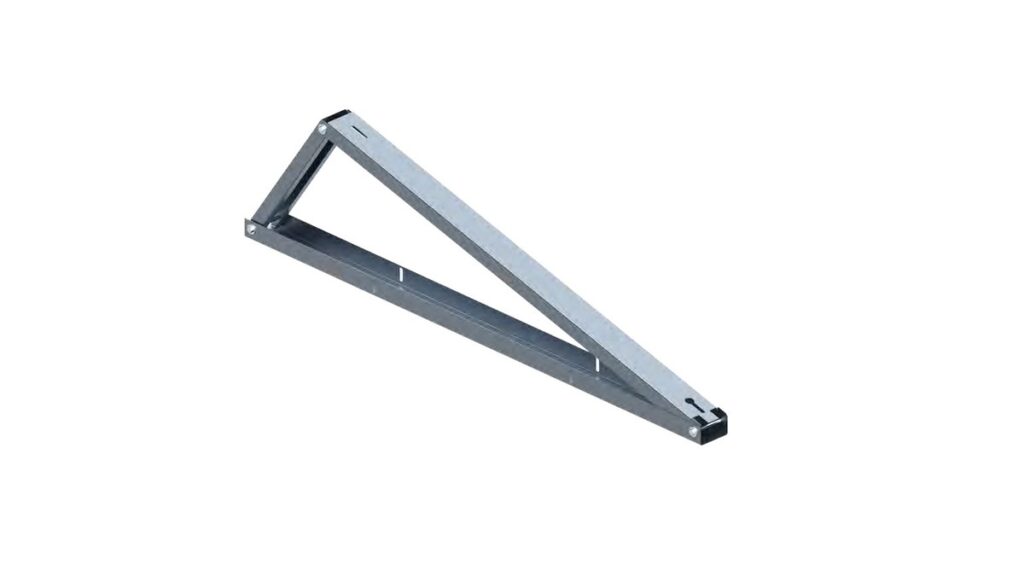

1
Podstawa
2
Ramię krótkie
3
Ramię długie

Charakterystyka produktu

FR-S-PS-S/H/LA/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja przykręcana (S)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Południe (S)

Układ modułów

Poziom (H)

Sposób montażu modułu PV1

Długi bok (LA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa

Sposób montażu konstrukcji

Podstawa konstrukcji jest mocowana do podkonstrukcji dachu

Czy konstrukcja wymaga dodatkowego balastu?

Tak

Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela i bez dodatkowego balastu (kg/m2)2

~

Długość płatwi (mm)

Bez płatwi

Sposób montażu klem

Klemy montowane do trójkąta

Maksymalna długość modułu PV (mm)3

Indywidualna (X)

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny

Elementy podstawy konstrukcji

Śruba imbusowa M8X100 DIN912 A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
Śruba sześciokątna M10X20 TZN
SM10X20Z
Nakrętka samohamowna M8 DIN985 A2
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podstawa
Podstawa
Ramię krótkie
Ramię krótkie
Ramię długie
Ramię długie
Podkładka DN 440R M8 A2
Podkładka DN 440R M8 A2
Podkładka ISO 7093 M8 TZN
Podkładka ISO 7093 M8 TZN

Pozostałe Elementy montażowe

Wiatrownica Podpora południe L=X
Wiatrownica Podpora południe L=X
RBTSOLAR-KD-W-X
Klema końcowa 30/32/35/40 Natura/Czarna
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Śruba imbusowa M8X35 A2
Śruba imbusowa M8X35 A2
SIM8X35A2
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
