Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
2100 / 2300 / 2500
Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
W przypadku montażu modułów PV w układzie pionowym oraz o długości boku powyżej 2100 mm w układzie poziomym dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez konieczności dodatkowego balastowania i bez możliwości użycia konstrukcji zgrzewanej.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
W przypadku montażu modułów PV w układzie pionowym oraz o długości boku powyżej 2100 mm w układzie poziomym dodatkowym elementem są profile ZET z otworowaniem fasolkowym, do których moduły są montowane za pomocą klem i śruby imbusowej M8.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
7
8
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

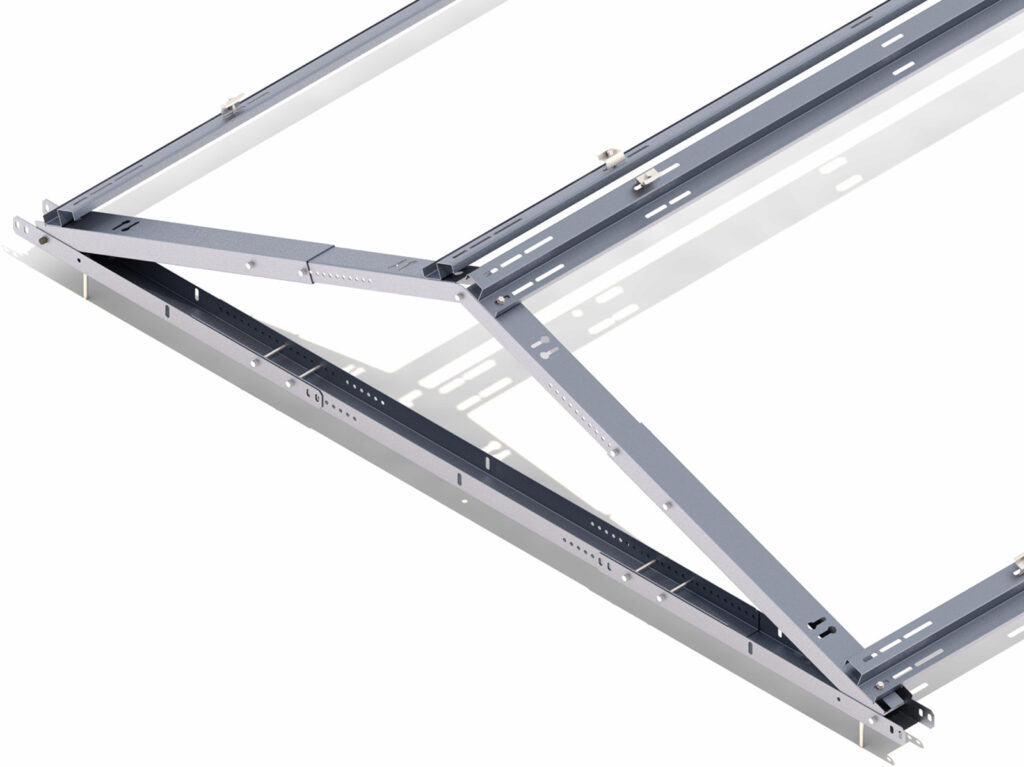

1
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
2
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
5
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
6
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
7
Teleskop środkowy - podstawa
RBTSOLAR-KDWZŁ_7_1544
8
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
FR-S-US-EW/H/LAZ/MAX-LONG
Rodzaj dachu1
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja przykręcana (S)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV31
Długi bok (LAZ)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa
Sposób montażu konstrukcji
Podstawa konstrukcji jest mocowana do podkonstrukcji dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Sposób montażu klem
Klemy montowane do płatwi – system fasolkowy
Sposób dystrybucji
Dostępna na magazynie
MAX-LONG2100
MAX-LONG2300
MAX-LONG2500
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
13,61
14,38
12,35
Długość płatwi (mm)
2175
2380
2728
Długość wiatrownicy (mm)
Bez wiatrownicy
Bez wiatrownicy
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
2300
2500
1. sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
2. waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3. podana maksymalna wielkość modułu i jego sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, który jest wyznacznikiem dla właściwego sposobu montażu
Elementy podstawy konstrukcji
Trójkąt uniwersalny Wschód-zachód
RBTSOLAR-FR-US-EW
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M8X20 DIN933 A2
SM8X20A2
Płatew dla podpory L=2175/2380/2728
RBTSOLAR-KD-PL-2175/2380/2728
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
RBTSOLAR-KD-W-2175/2355/2703
Śruba dwugwintowa M10 200/250/300
RBTSOLAR-KD-DWUG200/250/300
