Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100 (max-long2100)

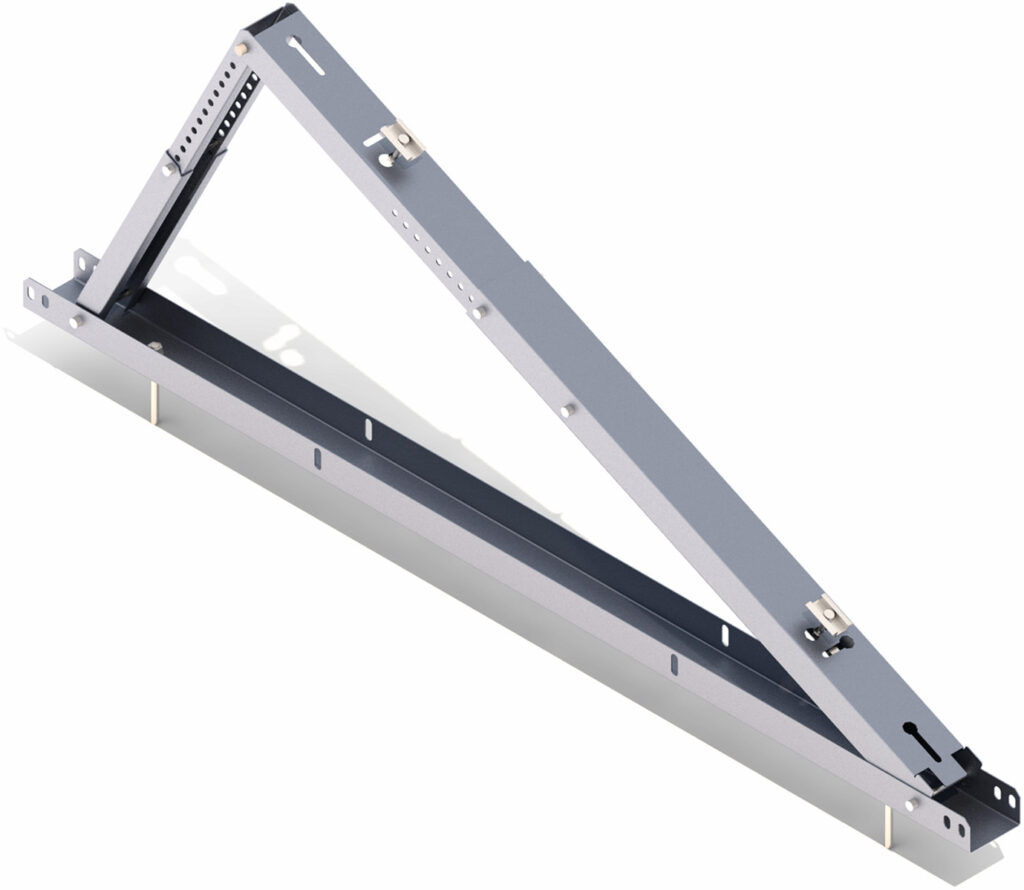

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez możliwości użycia konstrukcji zgrzewanej i bez konieczności dodatkowego balastowania.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10 i 15 stopni.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Gotowa do użycia pod moduły o szerokości do 1134 mm o różnej mocy i o różnej długości, dzięki wykorzystaniu otworowania dopasowanego do różnego sposobu montażu paneli (krótki i długi bok)
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis, przeznaczona na dachy płaskie lub skośne, bez możliwości użycia konstrukcji zgrzewanej i bez konieczności dodatkowego balastowania.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10 i 15 stopni.
Inwazyjny system montażu, przez mocowanie do podkonstrukcji dachu z użyciem odpowiedniej ilości wkrętów.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Gotowa do użycia pod moduły o szerokości do 1134 mm o różnej mocy i o różnej długości, dzięki wykorzystaniu otworowania dopasowanego do różnego sposobu montażu paneli (krótki i długi bok)
1
2
3
4
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

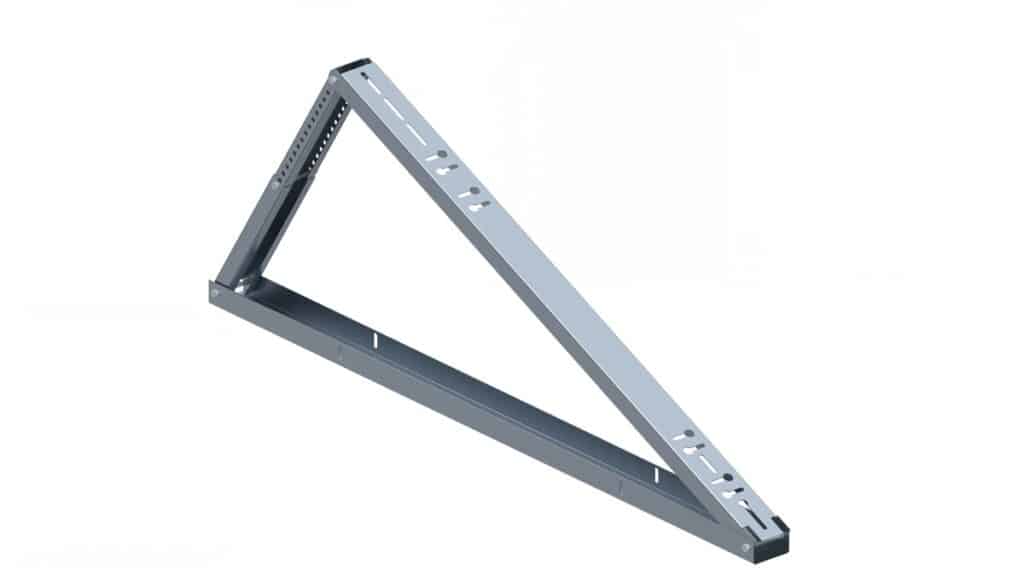

1
Podstawa
2
Ramię długie
3
Teleskop górny krótki bok
4
Teleskop górny krótki bok
Charakterystyka produktu
FR-S-US-S/H/SA/MAX-LONG2100
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja przykręcana (S)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna/płyta warstwowa/blacha trapezowa
Sposób montażu konstrukcji
Podstawa konstrukcji jest mocowana do podkonstrukcji dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela i bez dodatkowego balastu (kg/m2)2
~
Długość płatwi (mm)
Bez płatwi
Sposób montażu klem
Klemy montowane do trójkąta
Maksymalna długość modułu PV (mm)3
2100 (max-long2100)
Sposób dystrybucji
Konstrukcja uniwersalna dostepna na magazynie
Elementy podstawy konstrukcji
Trójkąt uniwersalny Południe
RBTSOLAR-FR-US-S
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Pozostałe Elementy montażowe
Blachowkręt OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
RBTSOLAR-KD-W-2175/2355/2703
Wiatrownica Podpora południe L=2175/2355/2703mm
PPM8A2
Wiatrownica balastowa Podpora południe L=2175/2355/2703
RBTSOLAR-KD-WB-2175/2355/2703
Śruba dwugwintowa M10 200/250/300
RBTSOLAR-KD-DWUG200/250/300
