FR-A-W-US-EW/H/LA/MAX-LONG-X
Konstrukcja zgrzewana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu
Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)

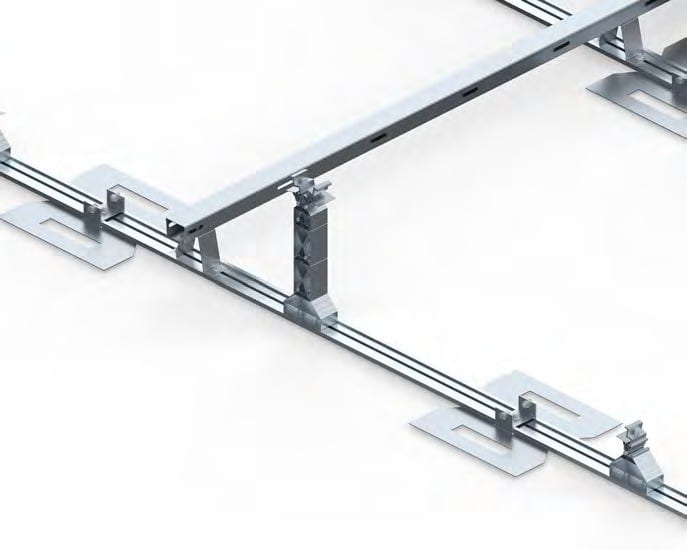

Opis konstrukcji
Wieloczęściowa konstrukcja zgrzewana wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Przeznaczony dla dachów, gdzie nie ma wystarczającej nośności dla rozwiązań tradycyjnych opartych na Magnelisie.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni.
System hybrydowy – w strefach dachu szczególnie narażonych na ssanie wiatru istnieje możliwość zagęszczenia ilości podstaw zgrzewanych.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Instalacje o mocy powyżej 50kWp jest każdorazowo przeliczana przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia stóp zgrzewanych.
Nieinwazyjny system oparty na podstawie konstrukcji mocowanej do poszycia dachu poprzez zgrzewanie odpowiedniej wielkości łat z membrany bitumicznej lub PVC/TPO
Podstawa konstrukcji została zaprojektowana przy współpracy ze specjalistami od pokryć membranowych, aby zapewnić krótki czas montażu oraz maksymalną odporność na wyrwanie.
Wieloczęściowa konstrukcja zgrzewana wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Przeznaczony dla dachów, gdzie nie ma wystarczającej nośności dla rozwiązań tradycyjnych opartych na Magnelisie.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni.
System hybrydowy – w strefach dachu szczególnie narażonych na ssanie wiatru istnieje możliwość zagęszczenia ilości podstaw zgrzewanych.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Instalacje o mocy powyżej 50kWp jest każdorazowo przeliczana przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia stóp zgrzewanych.
Nieinwazyjny system oparty na podstawie konstrukcji mocowanej do poszycia dachu poprzez zgrzewanie odpowiedniej wielkości łat z membrany bitumicznej lub PVC/TPO
Podstawa konstrukcji została zaprojektowana przy współpracy ze specjalistami od pokryć membranowych, aby zapewnić krótki czas montażu oraz maksymalną odporność na wyrwanie.
1
2
3
4
5
6
7
8
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
szyna konstrukcyjna
2
wspornik trapezowy
3
podstawa zgrzewana
4
ceownik do podstawy zgrzewanej
5
wspornik obrotowy
6
mocowanie koryta kablowego
7
wspornik regulujący „wysoki”
8
wspornik regulujący „niski”
Charakterystyka produktu
FR-A-W-US-EW/H/LA/MAX-LONG-X
Rodzaj dachu
Dach płaski aluminium (FR-A)
Sposób mont ażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstru kcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułó w
Poziom (H)
Sposób mont ażu modułu PV1
Długi bok (LA)
Zastosowanie/podło że na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób mont ażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodat kowego balastu ?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela (kg/m2)2
2,25
Długość płatwi (mm)
Bez płatwi
Maksymaln a długość modułu PV ( mm)3
Indywidualna (X)
Sposób dystr ybucji
Dostępna na magazynie
Elementy podstawy konstrukcji
Wspornik trapezowy
RBTSOLAR-KD-AL-WT
Wspornik obrotowy
RBTSOLAR-KD-AL-WO
Wspornik regulujący niski
RBTSOLAR-KD-AL-WRN

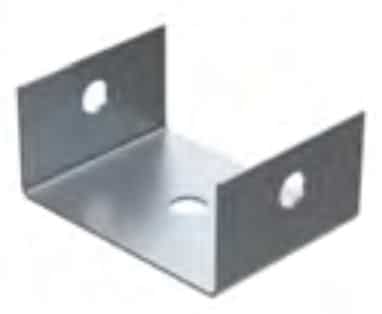

Ceownik podstawy zgrzewanej
RBTSOLAR-KD-AL-CPZ
Wspornik regulujący wysoki
RBTSOLAR-KD-AL-WRW
Szyna konstrukcyjna
RBTSOLAR-KD-AL-SK
Mocowanie koryta kablowego
RBTSOLAR-KD-MK
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
Wkręt samogwintujący ST4,8X9,5-C-S
WK4,8X9,5A2
Śruba młoteczkowa M10X20
SMM10X20A2
Nakrętka kołnierzowa M10
NKM10A2
Podkładka M10 A2
PSZM10A2
Nakrętka sześciokątna M10 A2
NM10A2
Śruba sześciokątna M10x20 A2
SM10x20A2
Pozostałe Elementy montażowe
Regupol
KD-GW-6/8,5/100-SAM
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka sześciokątna M8 A2
NM8A2
Śruba imbusowa M8X35 A2
SIM8X35A2
