FR-A-W-US-S/H/LA/MAX-LONG-X
Konstrukcja zgrzewana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu
Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)
Opis konstrukcji
Wieloczęściowa konstrukcja zgrzewana wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni
Przeznaczony dla dachów, gdzie nie ma wystarczającej nośności dla rozwiązań tradycyjnych opartych na Magnelisie.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
System hybrydowy – w strefach dachu szczególnie narażonych na ssanie wiatru istnieje możliwość zagęszczenia ilości podstaw zgrzewanych.
Nieinwazyjny system oparty na podstawie konstrukcji mocowanej do poszycia dachu poprzez zgrzewanie odpowiedniej wielkości łat z membrany bitumicznej lub PVC/TPO
Instalacje o mocy powyżej 50kWp jest każdorazowo są przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia podstaw do zgrzania.
Podstawa konstrukcji została zaprojektowana przy współpracy ze specjalistami od pokryć membranowych, aby zapewnić krótki czas montażu oraz maksymalną odporność na wyrwanie.
Wieloczęściowa konstrukcja zgrzewana wykonana z aluminium, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Dla rozwiązań na południe wymagana jest wiatrownica ograniczająca wpływ wiatru na konstrukcję i zwiększająca jej sztywność.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10-25 stopni, ze skokiem co 5 stopni
Przeznaczony dla dachów, gdzie nie ma wystarczającej nośności dla rozwiązań tradycyjnych opartych na Magnelisie.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
System hybrydowy – w strefach dachu szczególnie narażonych na ssanie wiatru istnieje możliwość zagęszczenia ilości podstaw zgrzewanych.
Nieinwazyjny system oparty na podstawie konstrukcji mocowanej do poszycia dachu poprzez zgrzewanie odpowiedniej wielkości łat z membrany bitumicznej lub PVC/TPO
Instalacje o mocy powyżej 50kWp jest każdorazowo są przeliczane przez dział techniczny pod kątem obciążenia dachu oraz ilości i rozmieszczenia podstaw do zgrzania.
Podstawa konstrukcji została zaprojektowana przy współpracy ze specjalistami od pokryć membranowych, aby zapewnić krótki czas montażu oraz maksymalną odporność na wyrwanie.
1
2
3
4
5
6
7
8
Pobierz w formie PDF
Pobierz Kartę Produktu

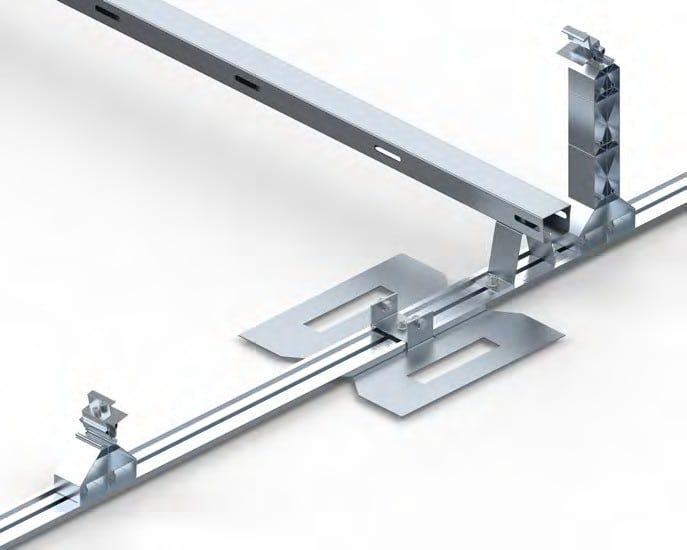

ZOBACZ ANIMACJĘ
1
szyna konstrukcyjna
2
wspornik trapezowy
3
podstawa zgrzewana
4
ceownik do podstawy zgrzewanej
5
wspornik obrotowy
6
mocowanie koryta kablowego
7
wspornik regulujący „wysoki”
8
wspornik regulujący „niski”
Charakterystyka produktu
FR-A-W-US-S/H/LA/MAX-LONG-X
Rodzaj dachu
Dach płaski aluminium (FR-A)
Sposób mont ażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstru kcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułó w
Poziom (H)
Sposób mont ażu modułu PV1
Długi bok (LA)
Zastosowanie/podło że na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób mont ażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodat kowego balastu ?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela (kg/m2)2
2,71
Długość płatwi (mm)
Bez płatwi
Długość wiatr ownicy (mm)
2175
Maksymaln a długość modułu PV ( mm)3
Indywidualna (X)
Sposób dystr ybucji
Dostępna na magazynie
Elementy podstawy konstrukcji
Wspornik trapezowy
RBTSOLAR-KD-AL-WT
Wspornik obrotowy
RBTSOLAR-KD-AL-WO
Wspornik regulujący niski
RBTSOLAR-KD-AL-WRN
Ceownik podstawy zgrzewanej
RBTSOLAR-KD-AL-CPZ
Wspornik regulujący wysoki
RBTSOLAR-KD-AL-WRW
Szyna konstrukcyjna
RBTSOLAR-KD-AL-SK
Mocowanie koryta kablowego
RBTSOLAR-KD-MK
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
Wkręt samogwintujący ST4,8X9,5-C-S
WK4,8X9,5A2
Śruba młoteczkowa M10X20
SMM10X20A2
Nakrętka kołnierzowa M10
NKM10A2
Podkładka M10 A2
PSZM10A2
Nakrętka sześciokątna M10 A2
NM10A2
Śruba sześciokątna M10x20 A2
SM10x20A2
Pozostałe Elementy montażowe
Regupol
KD-GW-6/8,5/100-SAM
Wiatrownica Podpora południe L=X
RBTSOLAR-KD-W-X
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Nakrętka sześciokątna M8 A2
NM8A2
Śruba imbusowa M8X35 A2
SIM8X35A2
