FR-W-PS-EW/H/SA/MAX-LONG-X

Konstrukcja zgrzewana na dach płaski

Pobierz w formie PDF

Pobierz Kartę Produktu

Poznaj Najważniejsze dane

Rodzaj konstrukcji

Projektowa (PS)

Kierunek modułów

Wschód-Zachód (EW)

Układ modułów

Poziom (H)

Sposób montażu

Krótki bok (SA)

Max długość modułu

Indywidualna (X)

Opis konstrukcji

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.

Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).

Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.

Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.

Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.

Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.

Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.

Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).

Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.

Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.

Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.

Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.

Pobierz w formie PDF

Pobierz Kartę Produktu

ZOBACZ ANIMACJĘ

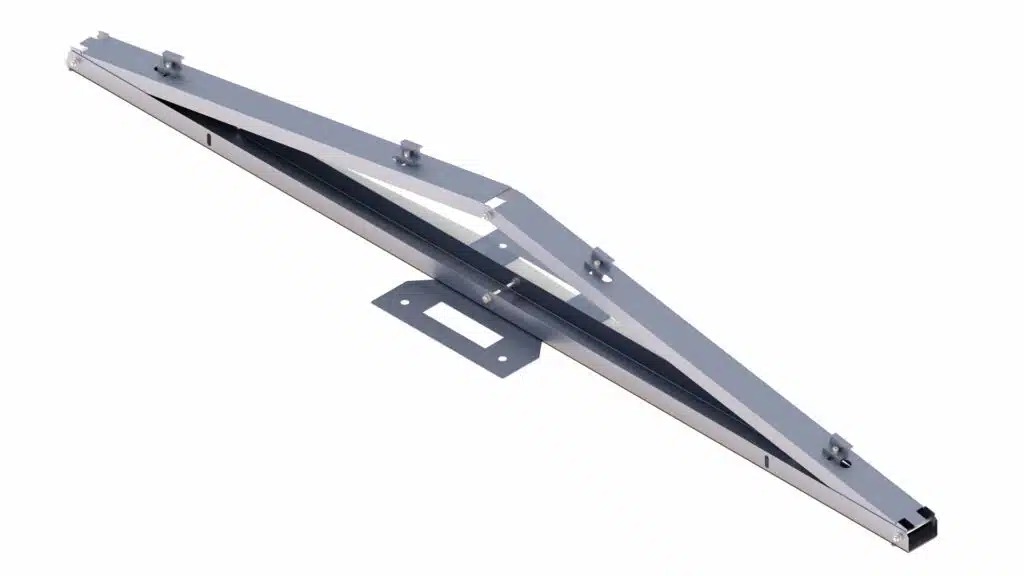

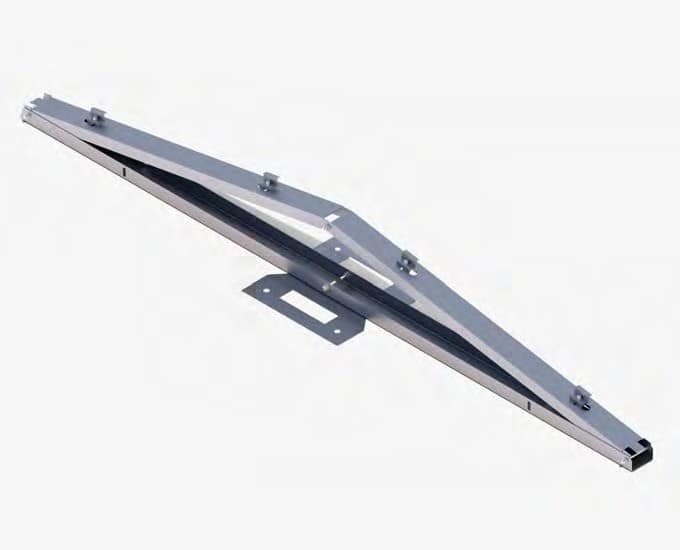

Ramię długie

Podstawa zgrzewana dla podpory

Podstawa wschód-zachód

Realizacje z wykorzystaniem tej konstrukcji

Case study

Hale produkcyjno-magazynowe 1,73 MWp

Jak wykonać 1,73 MWp na dachach hal bez dodatkowego balastu?

1,73 MWp4 hale produkcyjno-magazynowe

Dachy płaskiezgrzewanaPrzemysł

Charakterystyka produktu

FR-W-PS-EW/H/SA/MAX-LONG-X

Rodzaj dachu

Dach płaski (FR)

Sposób montażu konstrukcji na dachu

Konstrukcja zgrzewana (W)

Rodzaj konstrukcji

Projektowa (PS)

Orientacja modułów

Wschód-zachód (EW)

Układ modułów

Poziom (H)

Sposób montażu modułu PV¹

Krótki bok (SA)

Zastosowanie/podłoże na którym się montuje

Membrana PVC/membrana bitumiczna

Sposób montażu konstrukcji

Podstawa konstrukcji jest zgrzewana do połaci dachu

Czy konstrukcja wymaga dodatkowego balastu?

Nie

Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?

Nie

Przybliżona waga konstrukcji na 1m² instalacji bez dodatkowego balastu (kg/m²)²

~12,5

Długość płatwi (mm)

Długość wiatrownicy (mm)

Bez wiatrownicy

Maksymalna długość modułu PV (mm)³

Sposób montażu klem

Klemy montowane do trójkąta

Sposób dystrybucji

Konstrukcja indywidualna na zamówienie z terminem realizacji do 4 tygodni dla modułow o długości jak w karcie produktowej wysłanej do wyceny

1. proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż

2. waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji

3. podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
