FR-W-US-EW/H/LA/MAX-LONG-X
Konstrukcja zgrzewana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu
Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Długi bok (LA)
Max długość modułu
Indywidualna (X)

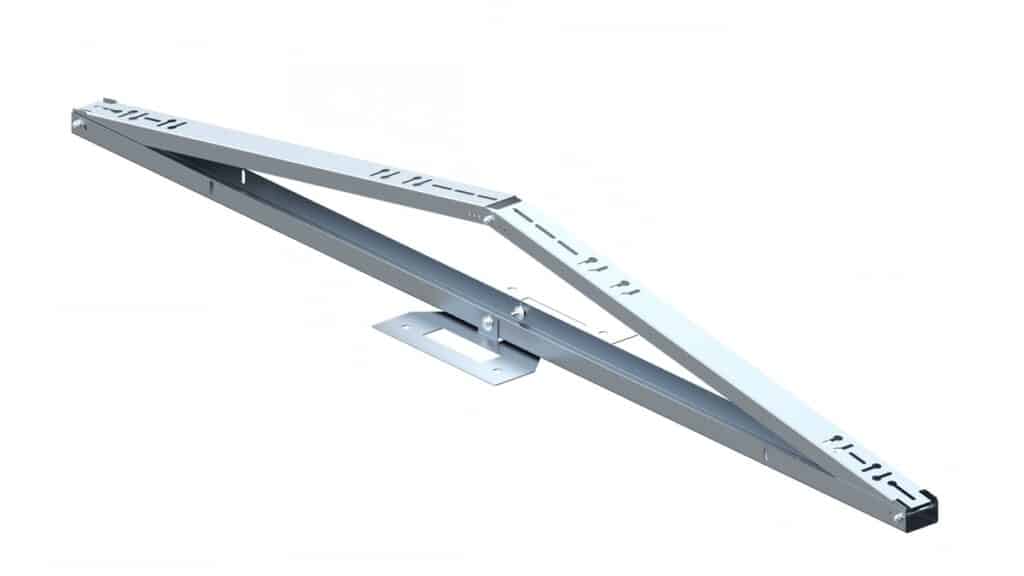

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10 i 15 stopni.
Stworzona przy udziale specjalistów w dziedzinie montażu pokryć membranowych.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Gotowa do użycia pod moduły o szerokości do 1134 mm o różnej mocy i o różnej długości, dzięki wykorzystaniu otworowania dopasowanego do różnego sposobu montażu paneli (krótki i długi bok)
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Uniwersalna konstrukcja fotowoltaiczna umożliwiająca dopasowanie kąta nachylenia modułów w zakresie 10 i 15 stopni.
Stworzona przy udziale specjalistów w dziedzinie montażu pokryć membranowych.
Stała dostępność elementów w magazynie gwarantuje szybką i sprawną realizację zamówień.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Gotowa do użycia pod moduły o szerokości do 1134 mm o różnej mocy i o różnej długości, dzięki wykorzystaniu otworowania dopasowanego do różnego sposobu montażu paneli (krótki i długi bok)
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
1
2
3
3
4
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
Podstawa zgrzewana
2
Podstawa
3
Ramię długie
3
Ramię długie
4
Fabryczne otwory do montażu optymalizatorów
Charakterystyka produktu
FR-W-US-EW/H/LA/MAX-LONG-X
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Długi bok (LA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez wagi panela i bez dodatkowego balastu (kg/m2)2
~
Długość płatwi (mm)
Bez płatwi
Sposób montażu klem
Klemy montowane do trójkąta
Maksymalna długość modułu PV (mm)3
Indywidualna (X)
Sposób dystrybucji
Konstrukcja uniwersalna dostepna na magazynie
Elementy podstawy konstrukcji
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podstawa
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
Ramię długie
Podkładka DN 440R M8 A2
Podkładka ISO 7093 M8 TZN
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Śruba imbusowa M8X35 A2
SIM8X35A2
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
