FR-W-US-EW/H/SA/MAX-LONG2100
Konstrukcja zgrzewana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu
Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu
Krótki bok (SA)
Max długość modułu
2100
Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania.
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
7
8
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

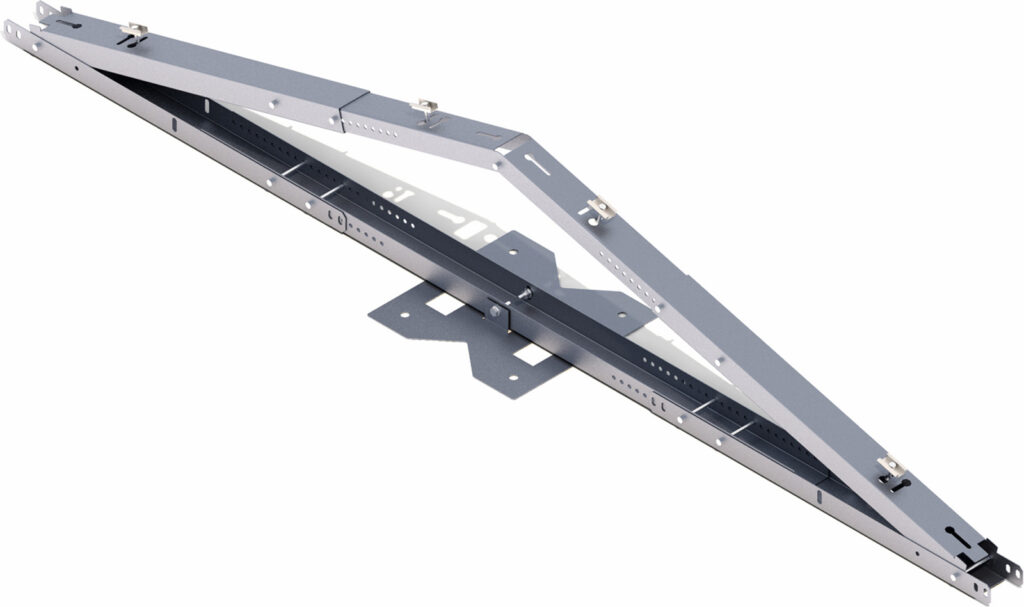

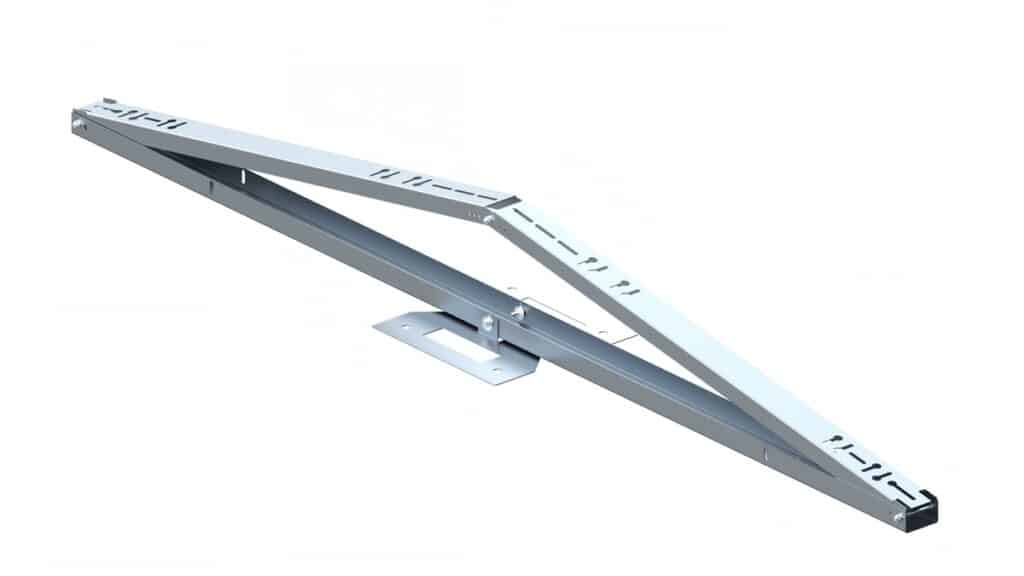

1
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
2
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
6
Teleskop środkowy - podstawa
RBTSOLAR-KDWZŁ_7_1544
7
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
8
Teleskop końcowy - podstawa
RBTSOLAR-KDWZP_6_880
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
FR-W-US-EW/H/SA/MAX-LONG2100
Rodzaj dachu
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Poziom (H)
Sposób montażu modułu PV1
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Nie
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
9,49
Długość płatwi (mm)
Bez płatwi
Długość wiatrownicy (mm)
Bez wiatrownicy
Maksymalna długość modułu PV (mm)3
2100
Sposób montażu klem
Klemy montowane do trójkąta – system kluczykowy
Sposób dystrybucji
Dostępna na magazynie
1. proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2. waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3. podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji
Trójkąt uniwersalny Wschód-zachód
RBTSOLAR-FR-US-EW
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
