FR-W-US-S/H/SA/MAX-LONG2100
Konstrukcja zgrzewana na dach płaski
Pobierz w formie PDF
Pobierz Kartę Produktu
Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Sposób montażu
Długi bok (LAZ)
Max długość modułu
2100

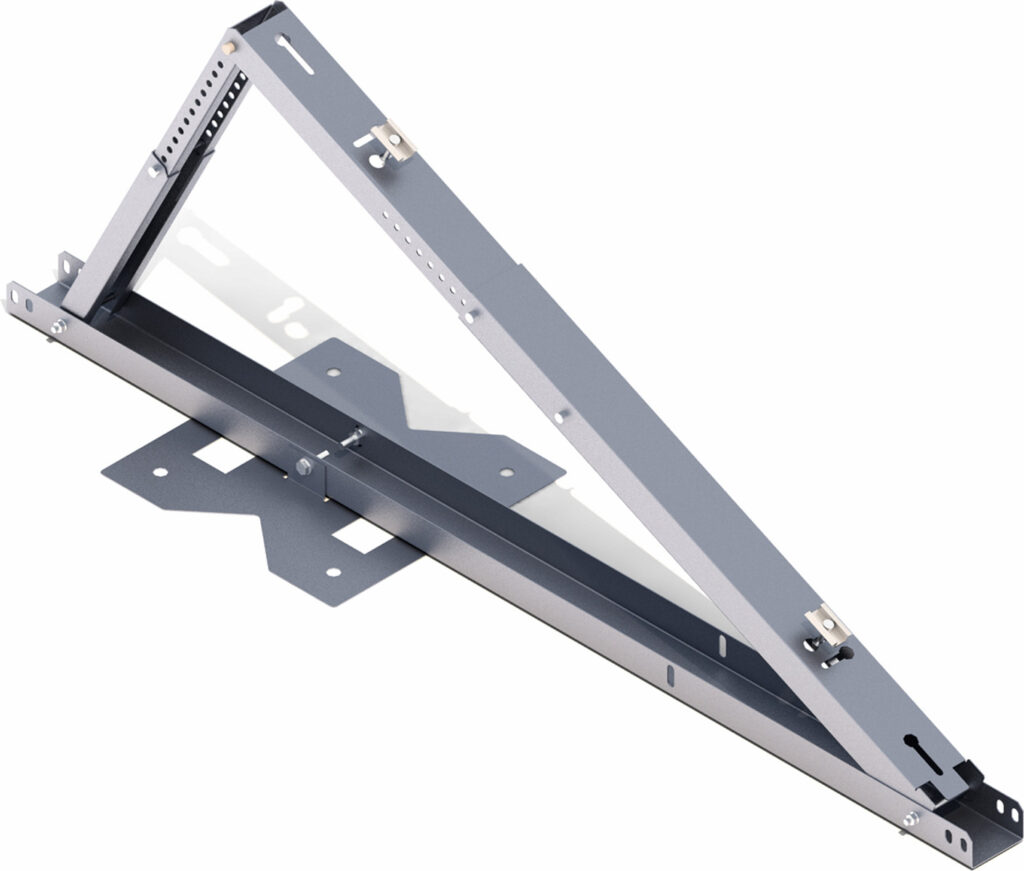

Opis konstrukcji
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Opcjonalnie - system hybrydowy, pozwalający na zgrzanie podstawy i jednocześnie obciążenie deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).
Konstrukcja wieloczęściowa, wykonana z blachy Magnelis™, przeznaczona na dachy płaskie, bez konieczności dodatkowego balastowania
Wysoką wytrzymałość systemu zgrzewanego potwierdzają specjalistyczne badania laboratoryjne.
Stworzona przy udziale specjalisty w dziedzinie montażu pokryć membranowych.
Gotowa do użycia pod moduły o różnej mocy i o różnej wielkości, dzięki wykorzystaniu dwóch regulowanych ramion teleskopowych.
Jej unikalny kształt został zaprojektowany w sposób umożliwiający znaczne skrócenie czasu montażu oraz maksymalizację siły koniecznej do wyrwania podstawy.
Do prawidłowego montażu wymagana jest tylko jedna podstawa zgrzewana dla jednej podpory.
Nieinwazyjny montaż w technologii zgrzewania za pomocą tzw. leistra (w przypadku PVC) lub palnika gazowego (w przypadku papy bitumicznej).
Opcjonalnie - system hybrydowy, pozwalający na zgrzanie podstawy i jednocześnie obciążenie deflektora wiatrowego balastem (w strefach dachu szczególnie narażonych na ssanie wiatru).
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

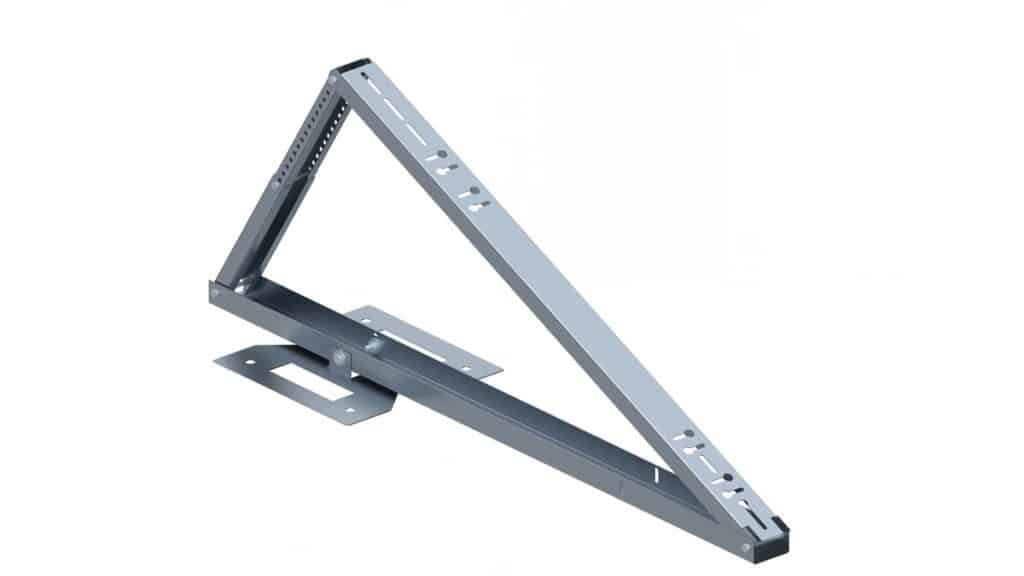

1
Teleskop górny - krótki bok
RBTSOLAR-KDPT_5_365
2
Teleskop dolny - krótki bok
RBTSOLAR-KDPT_4_350
3
Teleskop górny - długi bok
RBTSOLAR-KDT_3_825
4
Teleskop dolny - długi bok
RBTSOLAR-KDR_2_825
5
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
6
Podstawa południe
RBTSOLAR-KDPP_1_1560
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
FR-W-US-S/H/SA/MAX-LONG2100
Rodzaj dachu1
Dach płaski (FR)
Sposób montażu konstrukcji na dachu
Konstrukcja zgrzewana (W)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Poziom (H)
Sposób montażu modułu PV
Krótki bok (SA)
Zastosowanie/podłoże na którym się montuje
Membrana PVC/membrana bitumiczna
Sposób montażu konstrukcji
Podstawa konstrukcji jest zgrzewana do połaci dachu
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (zgrzew + balast)?
Tak – możliwość dodatkowego balastowania wiatrownicy
Przybliżona waga konstrukcji na 1m2 instalacji bez dodatkowego balastu (kg/m2)2
5,54
Długość płatwi (mm)
Bez płatwi
Długość wiatrownicy (mm)
2175
Maksymalna długość modułu PV (mm)3
2100
Sposób montażu klem
Klemy montowane do trójkąta – system kluczykowy
Sposób dystrybucji
Dostępna na magazynie
1. proponowany sposób montażu dla danego rodzaju modułu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
2. waga liczona dla układu trzech modułów w jednym rzędzie o rozmiarach maksymalnych dla danego rodzaju konstrukcji
3. podana maksymalna wielkość modułu i proponowany sposób jego montażu może odbiegać od sposobu montażu podanego przez Producenta modułu PV, którego rekomendacje i zalecenia wyznaczają właściwy montaż
Elementy podstawy konstrukcji
Trójkąt uniwersalny Południe
RBTSOLAR-FR-US-S
Podstawa zgrzewana dla podpory
RBTSOLAR-KD-PZ
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Podkładka okrągła A2 8.4 DIN125A
PPM8A2
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Pozostałe Elementy montażowe
Blachowkręt OC 5.5X25 Z EPDM
BLW55X25EPDMZ
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
Śruba imbusowa M8X35 DIN912 A2
RBTSOLAR-KD-W-2175/2355/2703
Wiatrownica Podpora południe L=2175/2355/2703
PSZM10Z
Wiatrownica balastowa Podpora południe L=2175/2355/2703
RBTSOLAR-KD-WB-2175/2355/2703
