Poznaj Najważniejsze dane
Rodzaj konstrukcji
Indywidualna (I)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Liczba podpór
Dwupodporowa
Ilość modułów
2×9
Opis konstrukcji
Wieloczęściowa konstrukcja gruntowa wykonana z blachy Magnelis™ z przeznaczeniem na grunty, palowana - bez konieczności dodatkowego balastowania.
Przed wyprodukowaniem, wymagane jest udostępnienie PZT wraz z instrukcją montażu modułu oraz warunkami geotechnicznymi, w tym udostępnienie prób palowania.
Doskonała do budowy instalacji wielkoskalowych, które wymagają pozwolenia na budowę i której elementy wymagają optymalizacji ze względu na miejsce posadowienia konstrukcji
System przeznaczony dla instalacji gruntowych, w których z uwagi na ciężkie warunki geotechniczne (np. tereny z dolomitem) jest konieczność zastosowania słupów dwudzielnych, w tym słupa dolnego o zwiększonej wytrzymałości (profil CW) na palowanie w gruntach kamienistych.
Możliwość zastosowania systemu hybrydowego, w którym istnieje możliwość dociążenia balastem nogi/nóg w miejscach, w których nie ma możliwości wbicia jej/ich na określoną głębokość.
Konstrukcja występuje w trzech systemach połączeń śrubowych: klemowy system bezobsługowy z gwarancją na samoistne odkręcanie 25lat i łatwym montażem od dołu panela, klemowy system ze śrubami nierdzewnymi, bezklemowy system - montaż płatwi do ramki panela śrubami nierdzewnymi.
Zastosowany system śrub do montażu płatwi, rygli i nóg nie wymaga serwisowania o ile montaż jest prowadzony zgodnie z instrukcją.
Wieloczęściowa konstrukcja gruntowa wykonana z blachy Magnelis™ z przeznaczeniem na grunty, palowana - bez konieczności dodatkowego balastowania.
Przed wyprodukowaniem, wymagane jest udostępnienie PZT wraz z instrukcją montażu modułu oraz warunkami geotechnicznymi, w tym udostępnienie prób palowania.
Doskonała do budowy instalacji wielkoskalowych, które wymagają pozwolenia na budowę i której elementy wymagają optymalizacji ze względu na miejsce posadowienia konstrukcji
System przeznaczony dla instalacji gruntowych, w których z uwagi na ciężkie warunki geotechniczne (np. tereny z dolomitem) jest konieczność zastosowania słupów dwudzielnych, w tym słupa dolnego o zwiększonej wytrzymałości (profil CW) na palowanie w gruntach kamienistych.
Możliwość zastosowania systemu hybrydowego, w którym istnieje możliwość dociążenia balastem nogi/nóg w miejscach, w których nie ma możliwości wbicia jej/ich na określoną głębokość.
Konstrukcja występuje w trzech systemach połączeń śrubowych: klemowy system bezobsługowy z gwarancją na samoistne odkręcanie 25lat i łatwym montażem od dołu panela, klemowy system ze śrubami nierdzewnymi, bezklemowy system - montaż płatwi do ramki panela śrubami nierdzewnymi.
Zastosowany system śrub do montażu płatwi, rygli i nóg nie wymaga serwisowania o ile montaż jest prowadzony zgodnie z instrukcją.
Sugerujemy aby każda, mająca być wyprodukowana konstrukcja była wcześniej przeliczana przez nasz Dział Techniczny w zakresie jej montażu w określonej strefie wiatrowej i śniegowej oraz przy zbadanych wcześniej warunkach geotechnicznych.
Celem uruchomienia produkcji wymagana jest przedpłata, której wielkość jest określona w ofercie.
1
2
3
4
5
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ

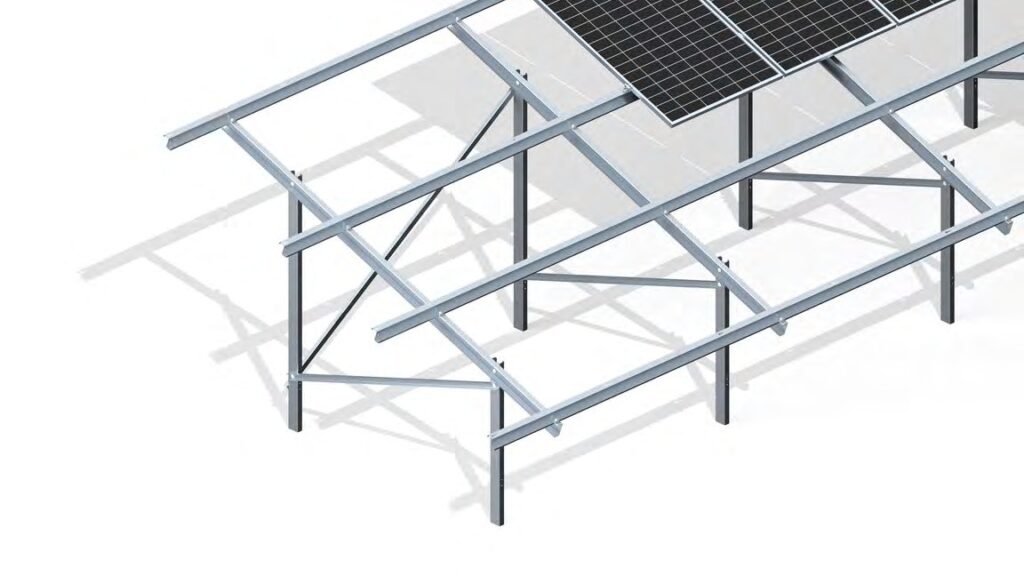

1
Płatew
2
Rygiel
3
Słup długi
4
Zastrzał przód-tył
5
Słup krótki
Charakterystyka produktu
G-P-I-S/V/2/2×9-St
Rodzaj podłoża
Grunt (G)
Sposób montażu konstrukcji
Konstrukcja palowana (P)
Rodzaj konstrukcji
Indywidualna (I)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Ilość podpór
2
Ilość modułów PV
2×9
Rodzaj modułów
Standard (St)
Kształt słupa
Słup – profil C / Słup łączony – profil CW
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (palowanie + balast)?
Tak – możliwość dodatkowego balastowania
Minimalna ilość modułów na konstrukcji
18
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalny rozmiar modułu PV (mm)
–
Sposób dystrybucji
Na zamówienie
Elementy podstawy konstrukcji
Nakrętka samohamowna M8 DIN985 A2
NSHM8A2
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Podkładka DN 440R M8 A2
Podkładka ISO 7093 M8 TZN
Pozostałe Elementy montażowe
Zastrzał
Zastrzał 2
