Poznaj Najważniejsze dane
Rodzaj konstrukcji
Uniwersalna (US)
Kierunek modułów
Południe (S)
Układ modułów
Pion (V)
Liczba podpór
Dwupodporowa
Ilość i max rozmiar modułów
2×1 i/lub 2×2 / 2465×1500
Opis konstrukcji
Uniwersalny system montażowy zbudowany z regulowanych, teleskopowych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.

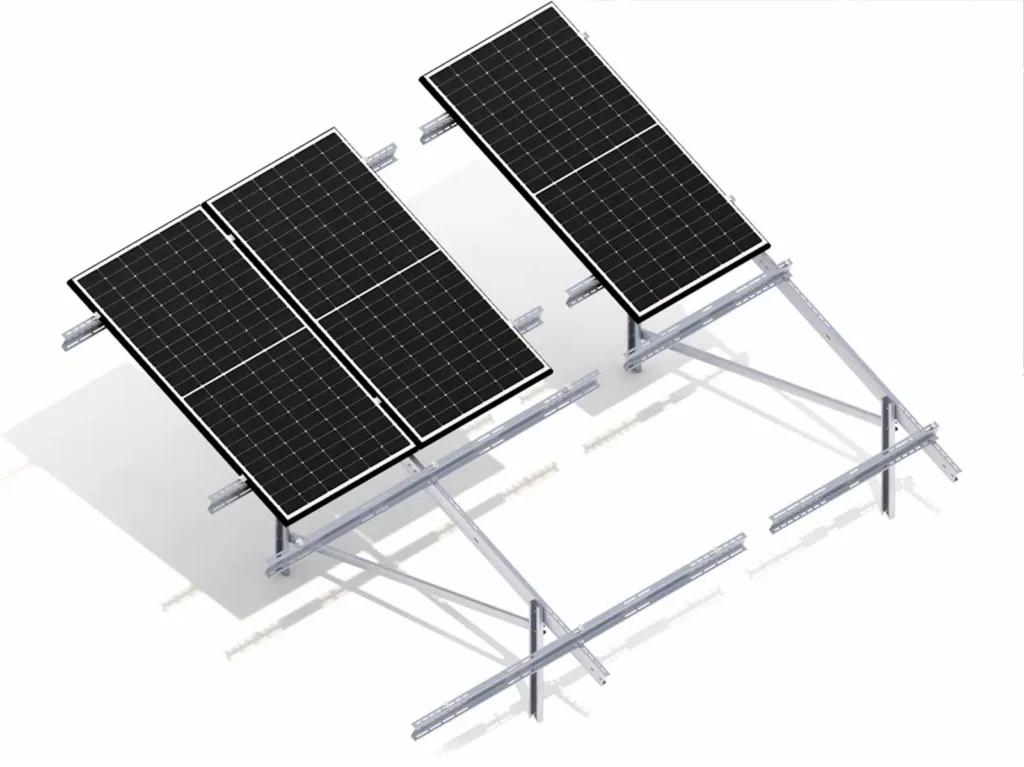

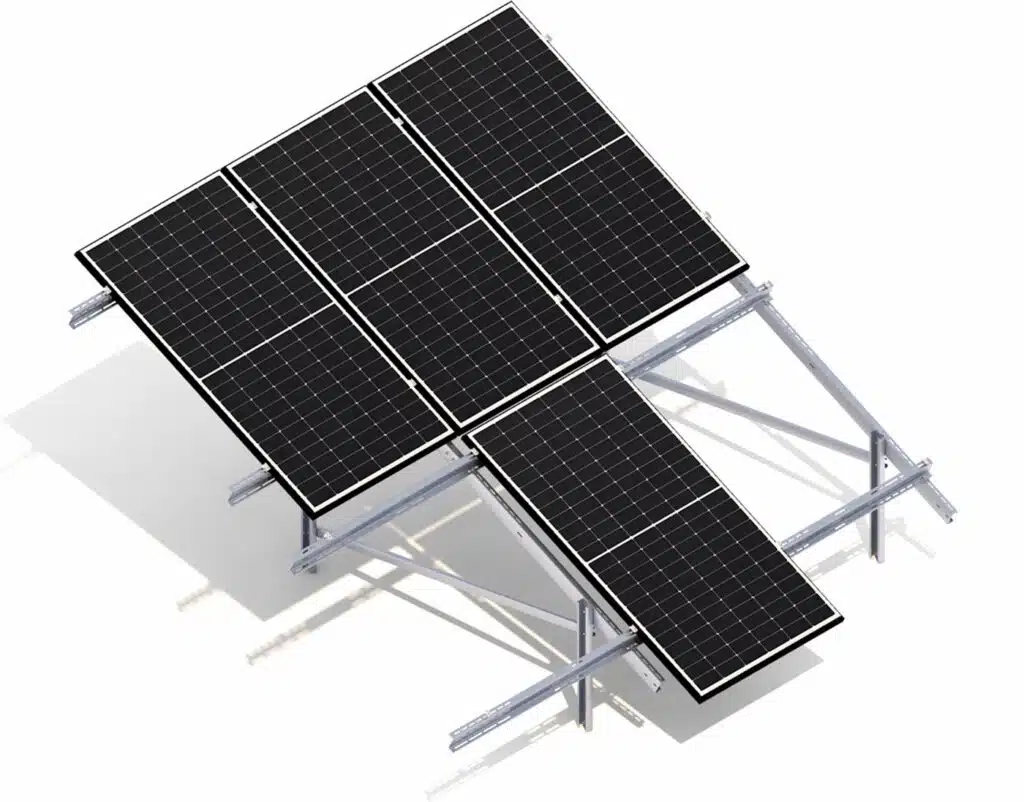

System konstrukcji dla którego montażu wymagane jest złożenie minimum dwóch segmentów konstrukcji – segment 2×2 i/lub 2×1.
Wieloczęściowa konstrukcja gruntowa wykonana z blachy MagnelisTM z przeznaczeniem na grunty, palowana - bez konieczności dodatkowego balastowania.
System modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Doskonała do budowy instalacji do 50 kW, które wymagają szybkich dostaw konstrukcji na plac budowy.
System przeznaczony dla instalacji gruntowych gdzie podstawą wyboru konstrukcji jest brak możliwości zastosowania dodatkowego balastu.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania o ile montaż jest prowadzony zgodnie z instrukcją.
Możliwość zastosowania system hybrydowego w którym istnieje możliwość dociążenia balastem słupa/słupów w miejscach, w których nie ma możliwości wbicia nago na określoną głębokość.
Dostępna na magazynie z palowaniem do 1500 mm.
Uniwersalny system montażowy zbudowany z regulowanych, teleskopowych płatwi pozwalających na zastosowanie konstrukcji dla modułów o różnej mocy i o różnej wielkości.
System konstrukcji dla którego montażu wymagane jest złożenie minimum dwóch segmentów konstrukcji – segment 2×2 i/lub 2×1.
Wieloczęściowa konstrukcja gruntowa wykonana z blachy MagnelisTM z przeznaczeniem na grunty, palowana - bez konieczności dodatkowego balastowania.
System modułowy, który pozwala na złożenie i skręcenie ze sobą niegraniczonej ilości segmentów.
Doskonała do budowy instalacji do 50 kW, które wymagają szybkich dostaw konstrukcji na plac budowy.
System przeznaczony dla instalacji gruntowych gdzie podstawą wyboru konstrukcji jest brak możliwości zastosowania dodatkowego balastu.
Zastosowany system śrub do montażu płatwi, rygli i słupów nie wymaga serwisowania o ile montaż jest prowadzony zgodnie z instrukcją.
Możliwość zastosowania system hybrydowego w którym istnieje możliwość dociążenia balastem słupa/słupów w miejscach, w których nie ma możliwości wbicia nago na określoną głębokość.
Dostępna na magazynie z palowaniem do 1500 mm.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1
Płatew
2
Noga tylna
3
Zastrzał przód-tył
4
Noga przednia
5
Rygiel
Realizacje z wykorzystanie tej konstrukcji
Charakterystyka produktu
G-P-US-S/V/2/MAX2465×1500
Rodzaj podłoża
Grunt (G)
Sposób montażu konstrukcji
Konstrukcja palowana (P)
Rodzaj konstrukcji
Uniwersalna (US)
Orientacja modułów
Południe (S)
Układ modułów
Pion (V)
Rodzaj modułów
Standard/Bifacial
Kształt słupa
Noga jednodzielna – profil C
Czy konstrukcja wymaga dodatkowego balastu?
Nie
Czy jest możliwość zastosowania rozwiązania hybrydowego (palowanie + balast)?
Tak – możliwość dodatkowego balastowania
Wysokość klem standardowych (mm)
35
Grubość klem standardowych (mm)
5
Maksymalny rozmiar modułu PV (mm)
2465×1500
Sposób dystrybucji
Dostępna na magazynie
2×1
2×2
Minimalna ilość modułów na konstrukcji
2 (+2)
4 (+4)
Elementy podstawy konstrukcji
Nakrętka sześciokątna M10 TZN
NM10Z
Podkładka M10 300HV ISO7093-1 TZN
PSZM10Z
Śruba imbusowa M8X100 DIN912 A2
SIM8X100A2
Śruba sześciokątna M10X20 TZN
SM10X20Z
Pozostałe Elementy montażowe
Klema końcowa 30/32/35/40 Natura/Czarna
KLK50/30(32/35/40)ALN
KLK50/30(32/35/40)ALCZ
Klema środkowa 50 uniwersalna Natura/Czarna
KLSR50ALN
KLSR50ALCZ
Nakrętka kołnierzowa ząbkowana M8 DIN6923 A2
NKM8A2
