T-P-1AT-EW/V/1P

Tracker
Pobierz w formie PDF
Pobierz Kartę Produktu

Poznaj Najważniejsze dane

Typ konstrukcji
Palowana (P)
Rodzaj konstrukcji
Jednoosiowa (1AT)
Kierunek modułów
Wschód-Zachód (EW)
Układ modułów
Pion (V)
Ilość pali
1

Opis konstrukcji

Wytrzymałościowa weryfikacja parametrów konstrukcji przeprowadzona przez specjalistyczne laboratorium.
Zastosowanie zaawansowanego algorytmu astronomicznego dla sterowania położeniem paneli względem aktualnej pozycji słońca.
Dostępne różne długości trakerów odpowiadające różnej liczbie ciągów a dobór ilości i długości trakerów prowadzony jest indywidualnie dla każdego projektu.
Intuicyjny system konfiguracji instalacyjnej oraz rozruchowej.
Założenia konstrukcyjne wdrożone według metodologii DFA (Zaprojektowane dla Łatwego Montażu).
Konfigurowalne zarządzanie alarmami oraz powiadomieniami.
Dzielone, adaptacyjne łożyska ślizgowe dostosowujące swoją pozycję do zmiennych odkształceń termicznych lub geometrycznych belki nośnej.
Algorytm cofania, który przeciwdziała i minimalizuje zacienienie rzędów.
System komunikacji bezprzewodowej Zigbee®, lub przewodowej RS-485.
Zastosowanie płatwi pośredniej dla zwiększenia centralnej powierzchni podparcia płatwi nośnej połączonej z panelem PV,
Zdalne monitorowanie i konserwacja prewencyjna, dla redukcji czasu przestojów instalacji (łatwa integracja z systemem typu SCADA w standardzie Modbus TCP/IP).
Noga napędu w tej samej osi do słupów podporowych (długość słupów podporowych dobierana indywidualnie w zależności od warunków geograficznych i geologicznych projektu).
Możliwość indywidualnej konfiguracji pracy trakera w zależności od kolejności ustawienia rzędów oraz nachylenia terenu.
System bezpieczeństwa przez nadmierną prędkością wiatru (pozycja bezpieczna położenia paneli PV).
Możliwość zastosowania różnych trybów serwisowych związanych z położeniem paneli np. odśnieżanie, czyszczenie.
Standaryzacja elementów konstrukcyjnych.
Możliwość zastosowania detektora poziomu śniegu.
Optymalizacja połączeń śrubowych.
Możliwość bieżącej i historycznej weryfikacji parametrów instalacji w chmurze.
Wytrzymałościowa weryfikacja parametrów konstrukcji przeprowadzona przez specjalistyczne laboratorium.
Zastosowanie zaawansowanego algorytmu astronomicznego dla sterowania położeniem paneli względem aktualnej pozycji słońca.
Dostępne różne długości trakerów odpowiadające różnej liczbie ciągów a dobór ilości i długości trakerów prowadzony jest indywidualnie dla każdego projektu.
Intuicyjny system konfiguracji instalacyjnej oraz rozruchowej.
Założenia konstrukcyjne wdrożone według metodologii DFA (Zaprojektowane dla Łatwego Montażu).
Konfigurowalne zarządzanie alarmami oraz powiadomieniami.
Dzielone, adaptacyjne łożyska ślizgowe dostosowujące swoją pozycję do zmiennych odkształceń termicznych lub geometrycznych belki nośnej.
Algorytm cofania, który przeciwdziała i minimalizuje zacienienie rzędów.
System komunikacji bezprzewodowej Zigbee®, lub przewodowej RS-485.
Zastosowanie płatwi pośredniej dla zwiększenia centralnej powierzchni podparcia płatwi nośnej połączonej z panelem PV,
Zdalne monitorowanie i konserwacja prewencyjna, dla redukcji czasu przestojów instalacji (łatwa integracja z systemem typu SCADA w standardzie Modbus TCP/IP).
Noga napędu w tej samej osi do słupów podporowych (długość słupów podporowych dobierana indywidualnie w zależności od warunków geograficznych i geologicznych projektu).
Możliwość indywidualnej konfiguracji pracy trakera w zależności od kolejności ustawienia rzędów oraz nachylenia terenu.
System bezpieczeństwa przez nadmierną prędkością wiatru (pozycja bezpieczna położenia paneli PV).
Możliwość zastosowania różnych trybów serwisowych związanych z położeniem paneli np. odśnieżanie, czyszczenie.
Standaryzacja elementów konstrukcyjnych.
Możliwość zastosowania detektora poziomu śniegu.
Optymalizacja połączeń śrubowych.
Możliwość bieżącej i historycznej weryfikacji parametrów instalacji w chmurze.
Na życzenie Klienta każda instalacja z użyciem konstrukcji jest przeliczana przez nasz Dział Techniczny pod kątem jej obciążenia dla danego dachu oraz sposobu montażu i ilości podstaw, które muszą być zgrzane z membraną.
Montaż wymaga deflektora wiatrowego, który ogranicza działanie wiatru na konstrukcję oraz zapewnia jej sztywność.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Pobierz w formie PDF
Pobierz Kartę Produktu
ZOBACZ ANIMACJĘ
1

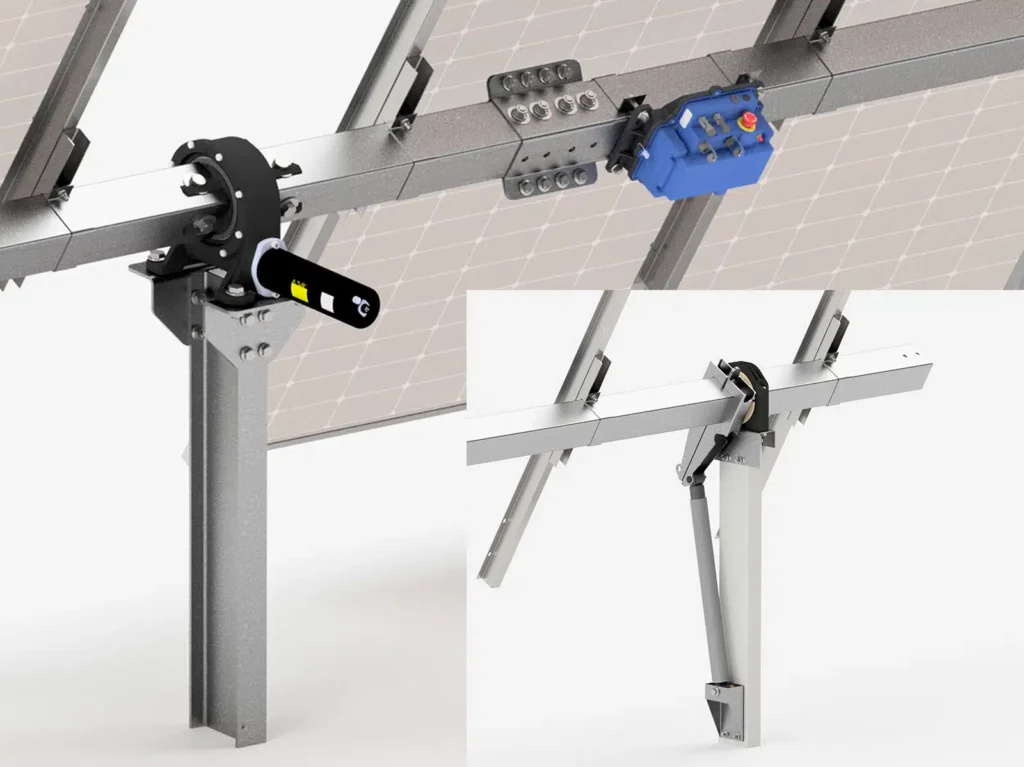

Napęd centralny
RBTSOLAR-1AT-TGB-CD
2
Belka trackera - krótka
RBTSOLAR-1AT-SB
3
Noga silnika IPE 160
RBTSOLAR-1AT-CD-C
4
Łącznik belki
RBTSOLAR-1AT-B-C
5
Jednostka sterująca TCU
RBTSOLAR-1AT-P4Q-CTR
6
Belka trackera - długa
RBTSOLAR-1AT-MB
7
Ramię górne amortyzatora
RBTSOLAR-1AT-D-UA
8
Łożysko belki głównej
RBTSOLAR-1AT-TGB-MB-B
9
Mocowanie amortyzatora dolne
RBTSOLAR-1AT-D-LJ
10
Noga główna
RBTSOLAR-1AT-MC
11
Płatew
RBTSOLAR-1AT-JST
12
Prowadnica płatwi
RBTSOLAR-1AT-JST-R
13
Obejma
RBTSOLAR-1AT-JST-J
14
Amortyzator
RBTSOLAR-1AT-TGB-D

Charakterystyka produktu

T-P-1AT-EW/V/1P
Rodzaj podłoża
Grunt (GR)
Sposób montażu konstrukcji
Konstrukcja palowana (P)
Rodzaj konstrukcji
Tracker (T) jednoosiowy (1A)
Orientacja modułów
Wschód-zachód (EW)
Układ modułów
Pion (V)
Max długość modułu PV

2300

Typ śledzenia
Automatyczne, poziome1
Algorytm śledzenia
Dokładne wzory astronomiczne; Precyzja śledzenia = 2,0°2
Zakres obrotu
±60°
Współczynnik pokrycia gruntu
Dowolna konfiguracja ustalona przez klienta (od 32% do 50%)
Kompatybilność z modułami PV
Standard/Bifacjal
Układ napędowy
1 niezależny napęd rotacji poziomej na 1 tracker
Liczba modułów na tracker
max 60 (możliwa konfiguracja indywidualna)
Opcje zasilania
dedykowane moduły fotowoltaiczne + akumulator 230V AC 50/60 Hz3
Komunikacja
System komunikacji bezprzewodowej Zigbee®, lub przewodowej RS-485
Monitoring
Modbus TCP/IP, możliwa integracja z systemem typu SCADA
Adaptacja do nachylenia terenu
do 6% w kierunku N-S
Odporność na wiatr

1) Do 80 km/h w dowolnej pozycji

2) Do 140 km/h w pozycji poziomej lub innej zdefiniowanej jako neutralna

Sposób dystrybucji
Zamówienie indywidualne
1. Rekomendowane ustawienie osi trackera wzdłuż kierunku północ-południe.
2. Możliwe indywidualne dostosowanie trakcji do topografii terenu.
3. Możliwość zastosowania UPS.
